Зеркало — HITACHI SCX900-2C3

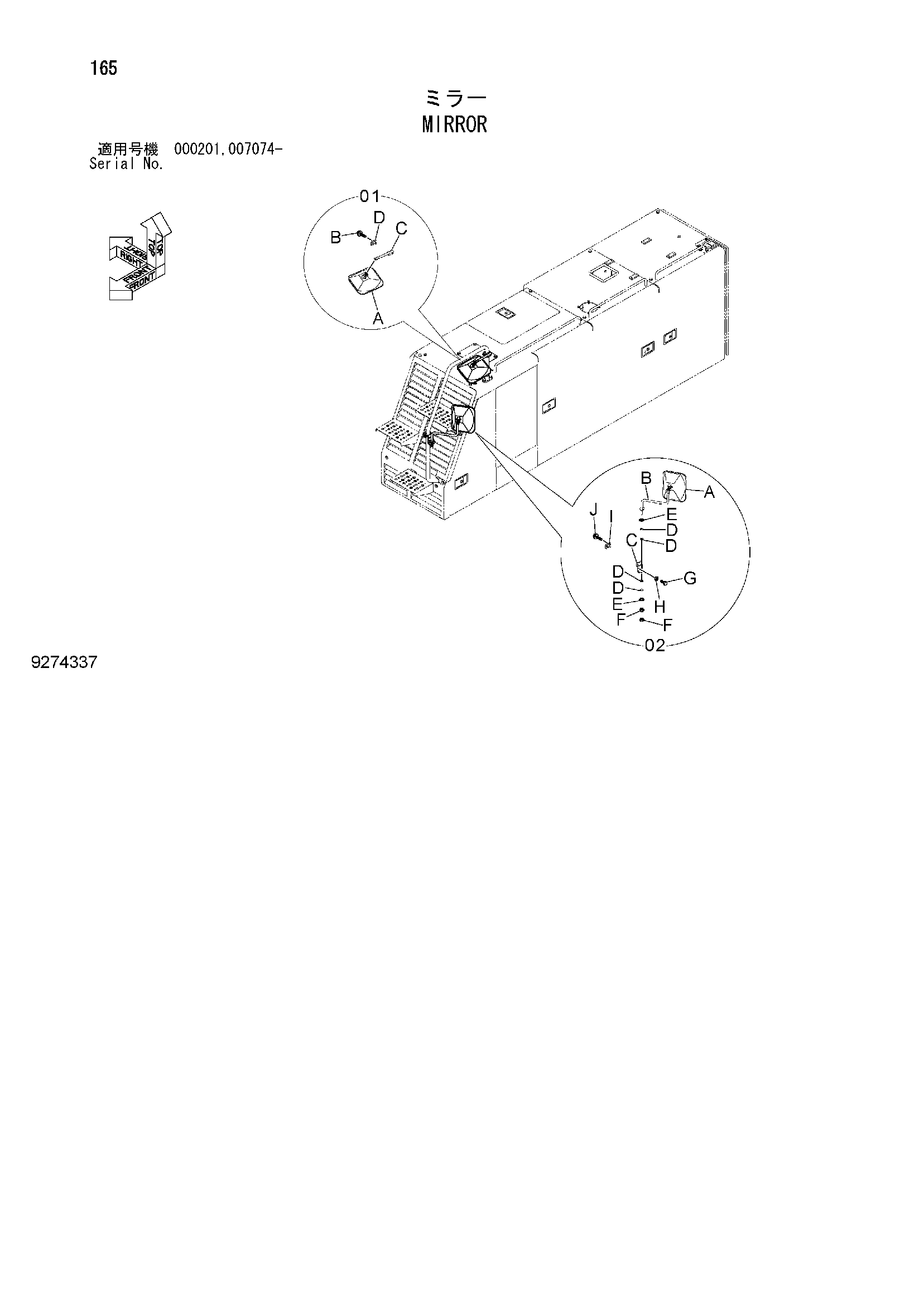

Заводская схема «Зеркало» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9158334 | Зеркало | 1 |
| 01A | 4331348 | Зеркало | 1 |
| 01B | J260850 | Болт с шайбой | 2 |
| 01B1 | J900850 | Болт | 1 |
| 01B2 | A590108 | Плоская шайба | 1 |
| 01C | 9756937 | Стойка | 1 |
| 01D | 4425481 | Хомут | 1 |
| 02 | 9238594 | Зеркало | 1 |
| 02A | 4331348 | Зеркало | 1 |
| 02B | 8095881 | Стойка | 1 |
| 02C | 9756938 | Кронштейн | 1 |
| 02D | 4172172 | Тарельчатая пружина | 4 |
| 02E | A590112 | Плоская шайба | 2 |
| 02F | J950012 | Гайка | 2 |
| 02G | J900625 | Болт | 2 |
| 02H | M500605 | Гайка | 2 |
| 02I | 4425481 | Хомут | 1 |
| 02J | J260850 | Болт с шайбой | 2 |
| 02J1 | J900850 | Болт | 1 |
| 02J2 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
