Топливный бак — HITACHI SCX900-2C3

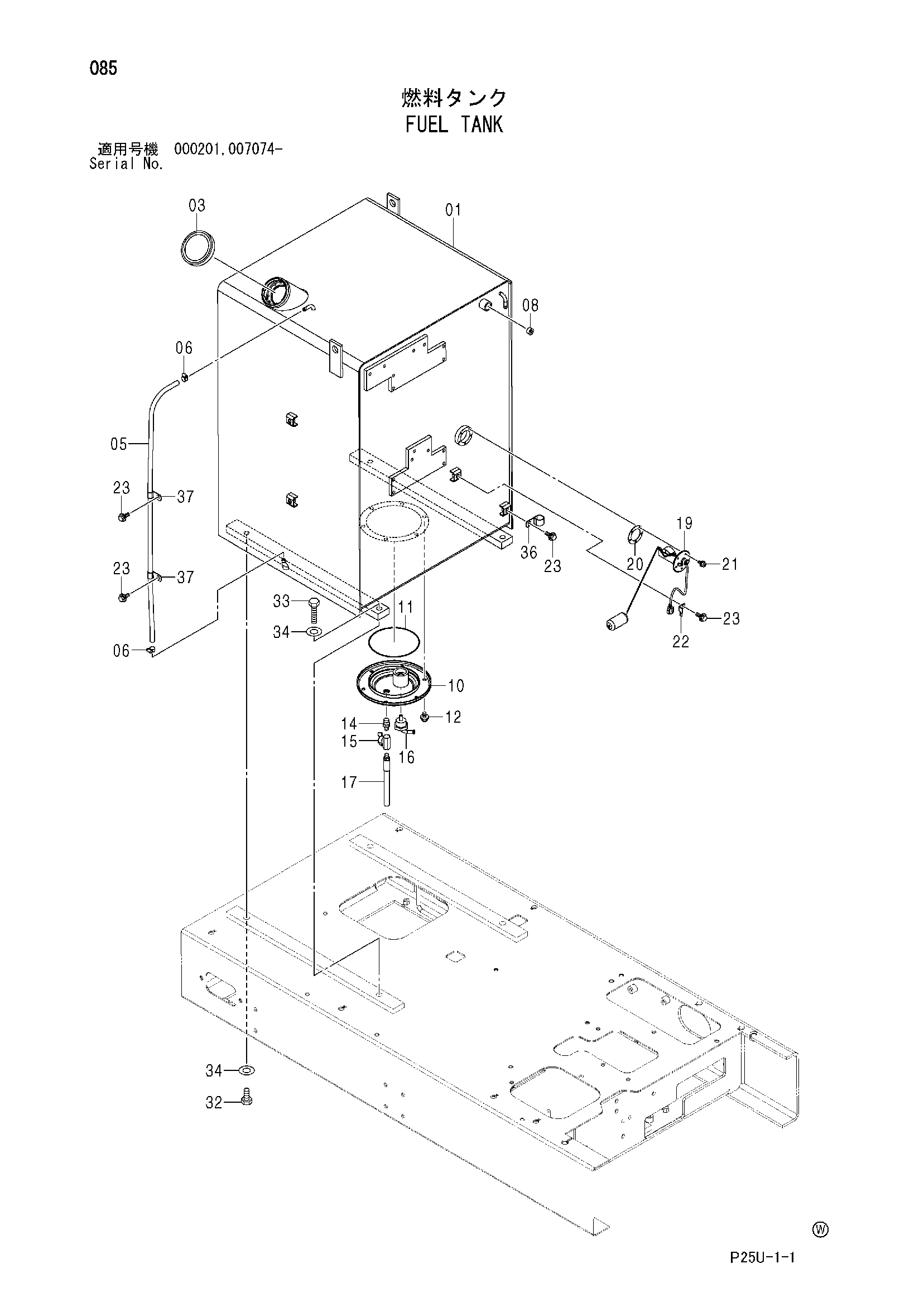

Заводская схема «Топливный бак» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022003 | Топливный бак | 1 |
| 03 | 4162468 | Колпачок | 1 |
| 05 | 4609256 | Трубка винйл | 1 |
| 06 | 4235205 | Хомут шланга | 2 |
| 08 | 94-2013 | Пробка | 1 |
| 10 | 8067496 | Крышка | 1 |
| 11 | A810160 | Уплотнительное кольцо | 1 |
| 12 | J271020 | Болт с шайбой | 6 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 94-1901 | Адаптер | 1 |
| 15 | 4374265 | Шаровой клапан | 1 |
| 16 | 9726772 | Трубка | 1 |
| 17 | 4155523 | Шланг | 1 |
| 19 | 4257128 | Поплавок | 1 |
| 20 | 4269607 | Манжета | 1 |
| 21 | J450510 | Винт с шайбой | 5 |
| 22 | 4257159 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 32 | J901645 | Болт | 2 |
| 33 | J901670 | Болт | 2 |
| 34 | A590116 | Плоская шайба | 4 |
| 36 | 4190263 | Зажим | 1 |
| 37 | 4190275 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
