Рычаг управления (правый) [EU] — HITACHI SCX900-2C3
Заводская схема «Рычаг управления (правый) [EU]» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

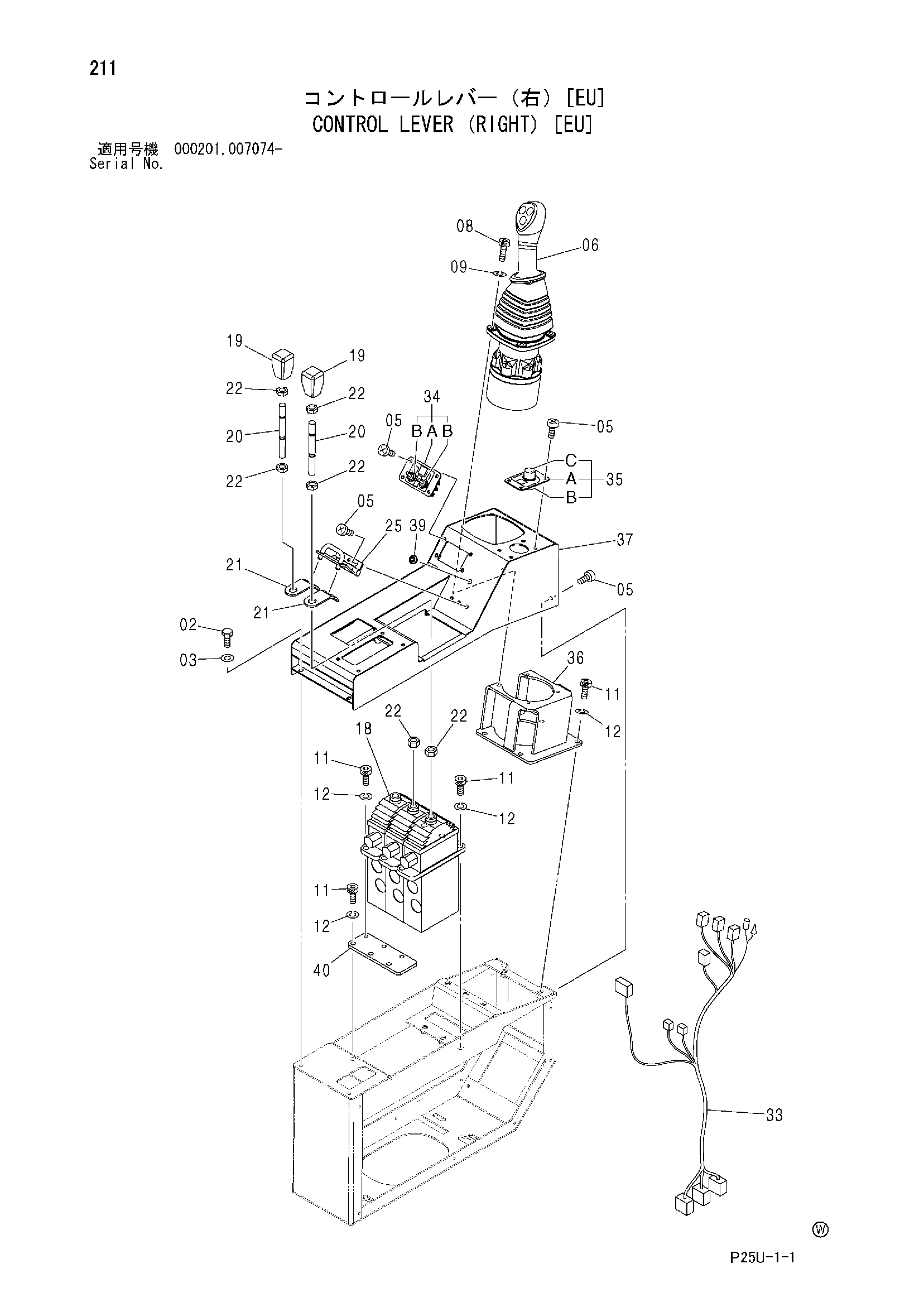

![Схема Рычаг управления (правый) [EU] HITACHI SCX900-2C3](/catalog-drawings/1a/1abaffa6-99b4-42dc-a543-1bcee6e15e2c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J900612 | Болт | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 05 | J650512 | Винт | 13 |
| 06 | 4625051 | Пилотный клапан | 1 |
| 08 | J780620 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 11 | J780820 | Болт с внутренним шестигранником | 13 |
| 12 | A590908 | Пружинная шайба | 13 |
| 18 | 4629946 | Пилотный клапан | 1 |
| 19 | 4615603 | Рукоятка | 2 |
| 20 | 4619467 | Рычаг | 2 |
| 21 | 4619469 | Кронштейн | 2 |
| 22 | 4613052 | Гайка | 6 |
| 25 | 8066157 | Замок | 1 |
| 33 | 2051836 | Жгут проводов | 1 |
| 34 | 9763637 | Панель управление | 1 |
| 34A | 3103861 | Панель | 1 |
| 34B | 4625933 | Выключатель | 2 |
| 35 | 9763638 | Панель управление | 1 |
| 35A | 4627285 | Панель | 1 |
| 35B | 3103407 | Жгут проводов | 1 |
| 35C | 4657163 | Ручка | 1 |
| 36 | 8098768 | Кронштейн | 1 |
| 37 | 6023295 | Крышка | 1 |
| 39 | 4397379 | Резиновая втулка | 1 |
| 40 | 4614842 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
