Топливный заправка устройство — HITACHI SCX900-2C3

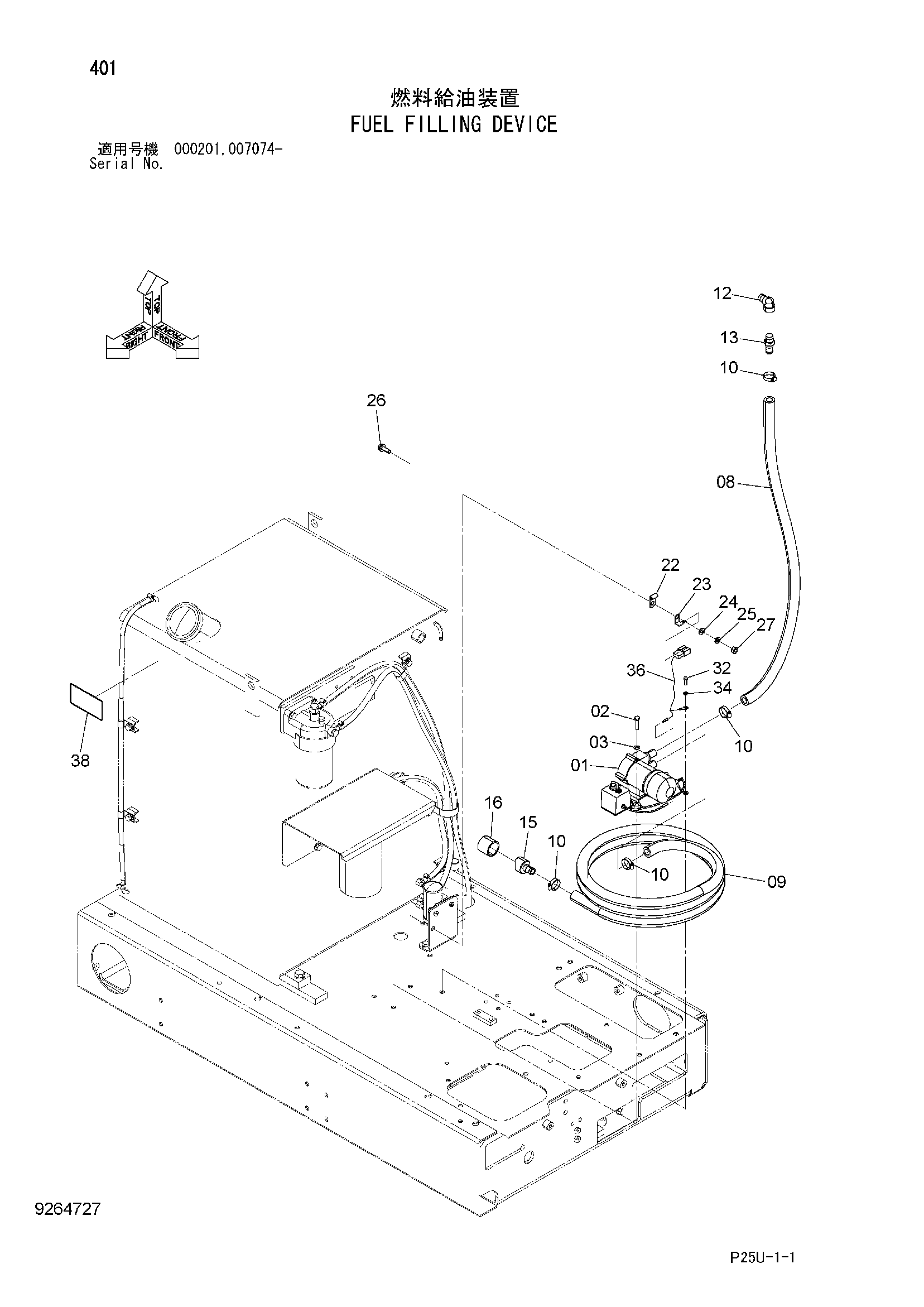

Заводская схема «Топливный заправка устройство» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4291162 | Насос | 1 |
| 01A | 4142952 | Шайба | 3 |
| 01B | M500807 | Гайка | 3 |
| 01C | 4611622 | Выключатель | 1 |
| 01D | 4611623 | Предохранитель | 1 |
| 02 | J900835 | Болт | 3 |
| 03 | A590108 | Плоская шайба | 3 |
| 08 | 4649021 | Шланг | 1 |
| 09 | 4369343 | Топливный шланг | 1 |
| 10 | 4504367 | Хомут шланга | 4 |
| 12 | 94-0632 | Угловой штуцер | 1 |
| 13 | 4004589 | Соединение | 1 |
| 15 | 4103527 | Сетчатый фильтр | 1 |
| 16 | 4507650 | Сетчатый фильтр | 1 |
| 22 | 4190271 | Зажим | 1 |
| 23 | 4257159 | Кронштейн | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 26 | J271030 | Болт с шайбой | 1 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J950010 | Гайка | 1 |
| 32 | J900620 | Болт | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 36 | 4652728 | Жгут проводов | 1 |
| 38 | 4345974 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
