Барабан опора (1) — HITACHI SCX900-2C3

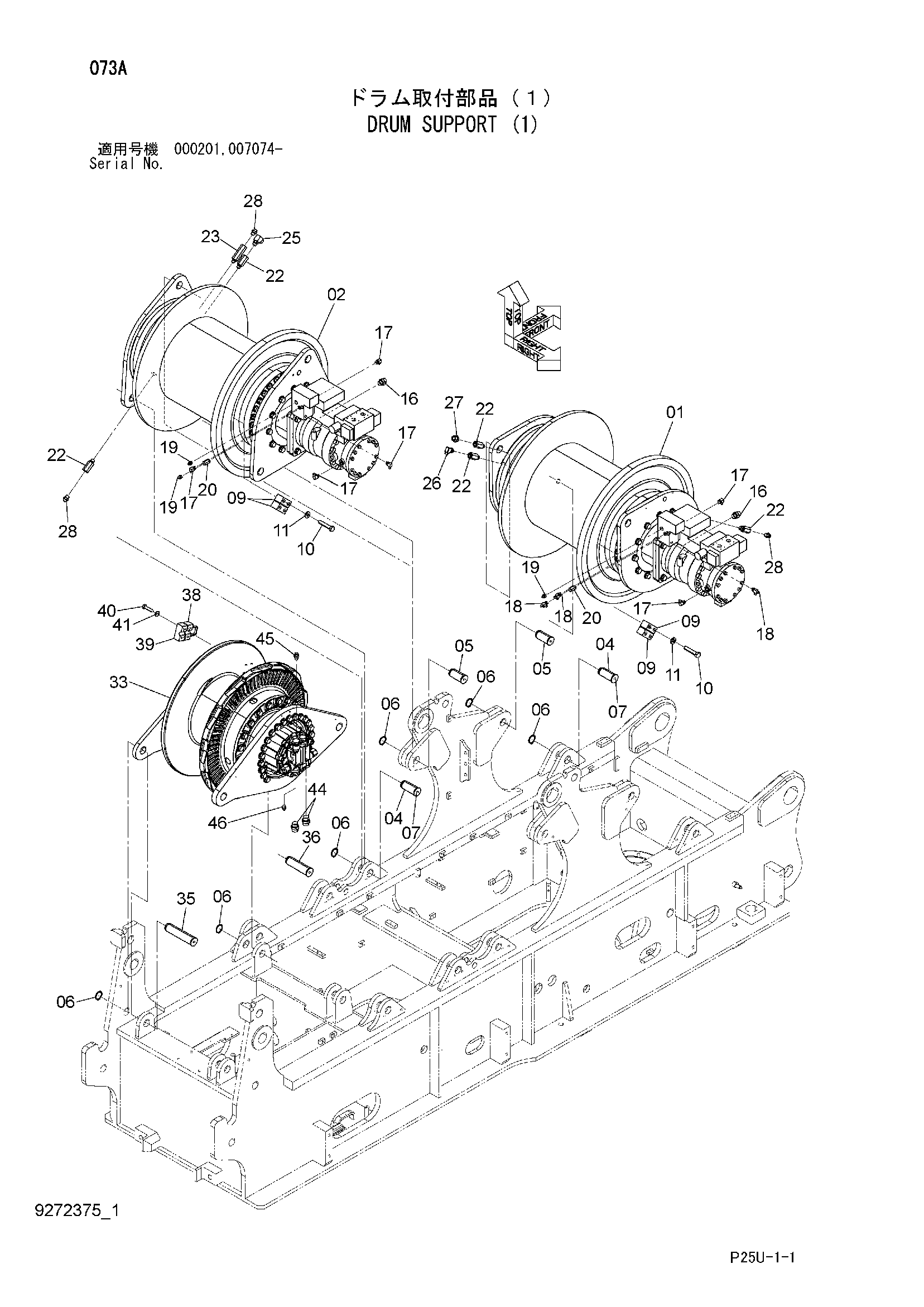

Заводская схема «Барабан опора (1)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9272374 | Лебёдка | 1 |
| 02 | 9272373 | Лебёдка | 1 |
| 04 | 4608759 | Палец | 2 |
| 05 | 4608760 | Палец | 2 |
| 06 | 991345 | Стопорное кольцо | 6 |
| 07 | 429597 | Пробка | 6 |
| 09 | 4485425 | Хомут | 4 |
| 10 | J922000 | Болт | 8 |
| 11 | J222020 | Шайба | 8 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 6 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852423 | Тройник | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202565 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4336625 | Переходник | 5 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4406353 | Переходник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A853346 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A853146 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A853144 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 9230259 | Стрела дерриккинг барабан | 1 |
| 35 | 4608783 | Палец | 1 |
| 36 | 4608784 | Палец | 1 |
| 38 | 9761971 | Хомут | 1 |
| 39 | 4605467 | Хомут | 1 |
| 40 | J921665 | Болт | 4 |
| 41 | J222016 | Шайба | 4 |
| 44 | A853188 | Адаптер | 2 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | A853144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
