Барабан канат направляющая (передний, задний барабан) — HITACHI SCX900-2C3

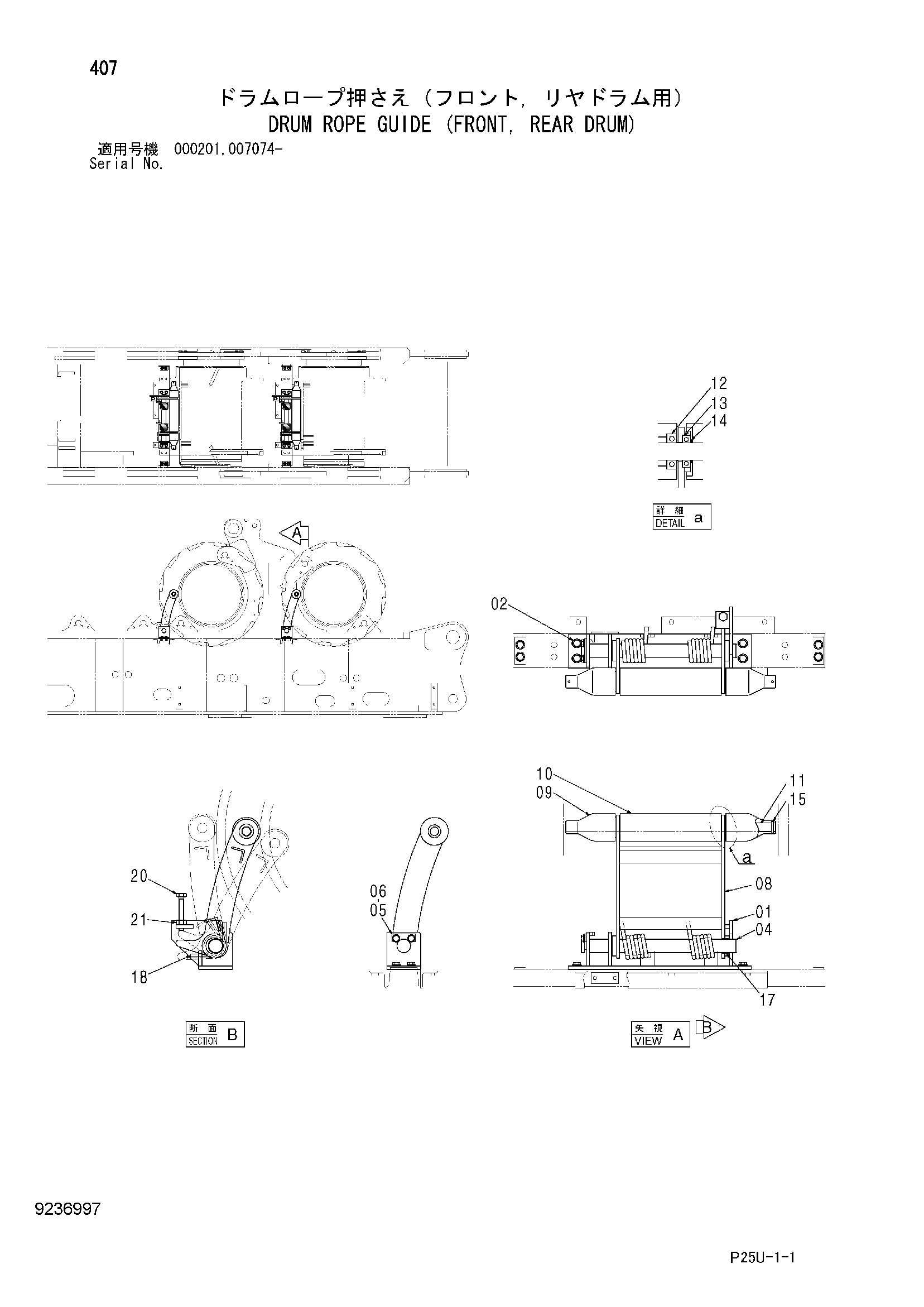

Заводская схема «Барабан канат направляющая (передний, задний барабан)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8095278 | Кронштейн | 1 |
| 02 | J271230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4616455 | Мост | 1 |
| 05 | X4245 | Стопорная пластина | 1 |
| 06 | J271016 | Болт с шайбой | 2 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8095259 | Рукоять | 1 |
| 09 | 3101678 | Направляющая каток | 2 |
| 10 | 4616450 | Направляющая каток | 1 |
| 11 | 4616458 | Мост | 1 |
| 12 | 4616527 | Шариковый подшипник | 2 |
| 13 | 4616530 | Шариковый подшипник | 2 |
| 14 | 4473887 | Шайба | 4 |
| 15 | 4139939 | Пружинный штифт | 2 |
| 17 | 4136741 | Втулка | 2 |
| 18 | 4616476 | Пружина | 2 |
| 20 | M261600 | Болт | 1 |
| 21 | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
