Вентилятор защита — HITACHI SCX900-2C3

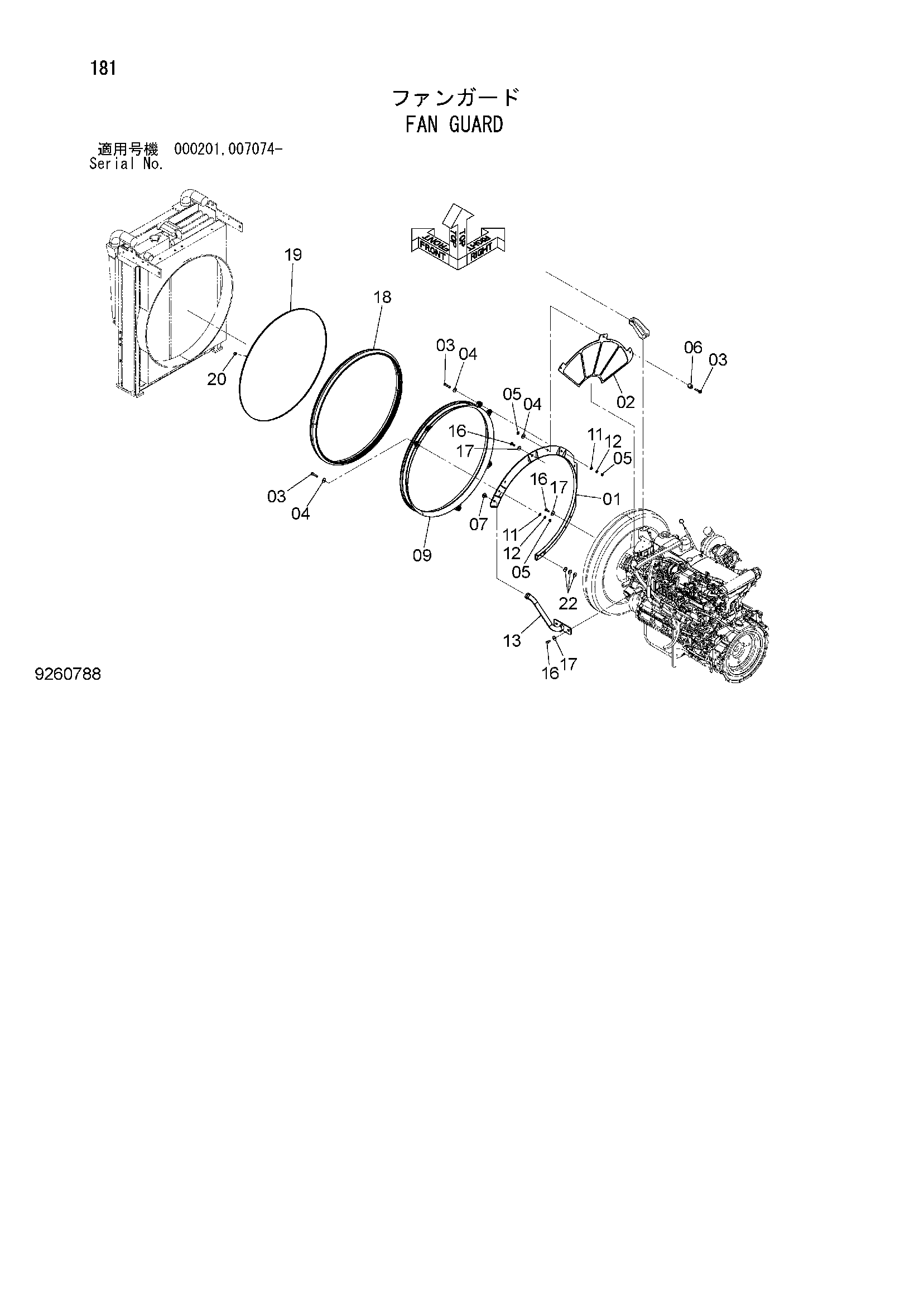

Заводская схема «Вентилятор защита» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7050064 | Кольцо | 1 |
| 02 | 8104083 | Защита вентилятор | 1 |
| 03 | J901055 | Болт | 6 |
| 04 | J217083 | Шайба | 6 |
| 05 | J950010 | Гайка | 6 |
| 06 | 4193742 | Проставка | 3 |
| 07 | J281025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4608301 | Направляющая | 1 |
| 11 | A590110 | Плоская шайба | 3 |
| 12 | A590910 | Пружинная шайба | 3 |
| 13 | 8104237 | Стойка | 1 |
| 16 | J241025 | Болт | 4 |
| 17 | J217083 | Шайба | 4 |
| 18 | 4439299 | Резиновая прокладка | 1 |
| 19 | 4441140 | Лента | 1 |
| 20 | 4426044 | Замок | 1 |
| 22 | J217083 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
