Кондиционер. детали (левый) — HITACHI SCX900-2C3

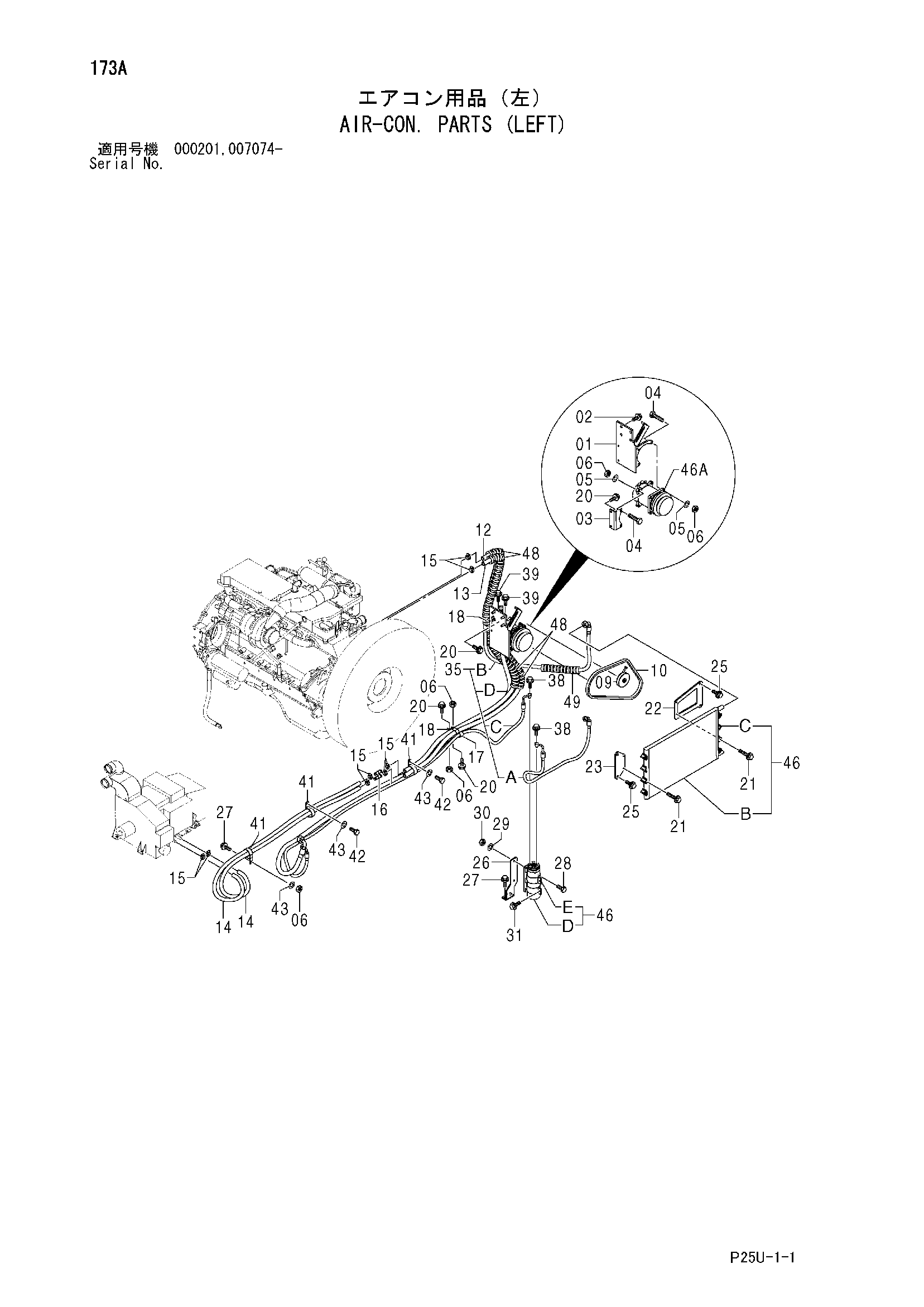

Заводская схема «Кондиционер. детали (левый)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047257 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4626730 | Кронштейн | 1 |
| 04 | J921035 | Болт | 5 |
| 05 | A590910 | Пружинная шайба | 5 |
| 06 | J950010 | Гайка | 8 |
| 09 | 4346770 | Шкив | 1 |
| 10 | 4388139 | Ремень V | 1 |
| 12 | 4377653 | Водяной шланг | 1 |
| 13 | 4377654 | Водяной шланг | 1 |
| 14 | 4342071 | Водяной шланг | 2 |
| 15 | 4514699 | Хомут шланга | 8 |
| 16 | 4301728 | Соединение трубка | 2 |
| 17 | 4192034 | Зажим | 1 |
| 18 | 4190266 | Зажим | 2 |
| 20 | J271020 | Болт с шайбой | 5 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J260650 | Болт с шайбой | 4 |
| 21A | J900650 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | 4650536 | Пластина | 1 |
| 23 | 4650537 | Пластина | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 3100249 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 3 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J900820 | Болт | 2 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | J950008 | Гайка | 2 |
| 31 | J260616 | Болт с шайбой | 2 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 35 | 4651269 | Шланг радиатора | 1 |
| 35A | 4626820 | Шланг радиатора | 1 |
| 35B | 4626821 | Шланг радиатора | 1 |
| 35C | 4610388 | Шланг радиатора | 1 |
| 35D | 4651270 | Шланг радиатора | 1 |
| 38 | J260625 | Болт с шайбой | 2 |
| 38A | J900625 | Болт | 1 |
| 38B | A590106 | Плоская шайба | 1 |
| 39 | J260825 | Болт с шайбой | 2 |
| 39A | J900825 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 4190265 | Зажим | 3 |
| 42 | J901020 | Болт | 2 |
| 43 | A590110 | Плоская шайба | 3 |
| 46 | 4609507 | Кондиционер | 1 |
| 46A | 4632927 | Компрессор | 1 |
| 46B | 4632483 | Конденсатор | 1 |
| 46C | 4632486 | Кронштейн | 8 |
| 46D | 4632484 | Осушитель | 1 |
| 46E | 4632485 | Кронштейн | 1 |
| 48 | 4446406 | Защитный кожух | 4 |
| 49 | 4470219 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
