Контроллер [EU] — HITACHI SCX900-2C3
Заводская схема «Контроллер [EU]» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

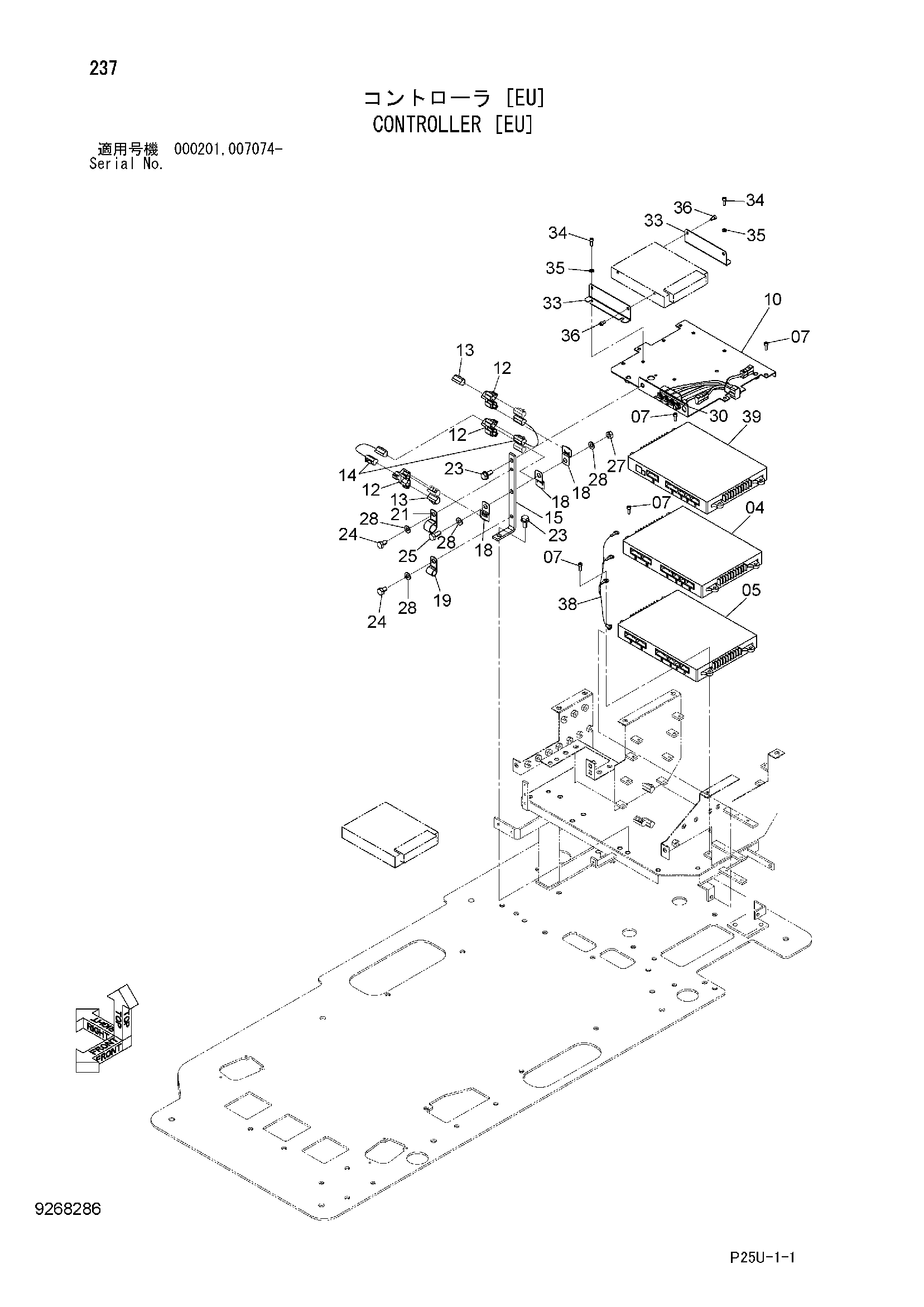

![Схема Контроллер [EU] HITACHI SCX900-2C3](/catalog-drawings/8b/8b10fc5e-4da8-4846-ac82-d276b23163a3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9270246 | Контроллер | 1 |
| 05 | 9270261 | Контроллер | 1 |
| 07 | J780616 | Болт с внутренним шестигранником | 16 |
| 10 | 8104976 | Короб выключатель | 1 |
| 12 | 4638089 | Разъём | 3 |
| 13 | 4478455 | Резистор | 2 |
| 14 | 4658708 | Жгут проводов | 2 |
| 15 | 4640748 | Кронштейн | 1 |
| 18 | 4448037 | Кронштейн | 3 |
| 19 | 4190253 | Зажим | 1 |
| 21 | 4190263 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J901016 | Болт | 2 |
| 25 | J901025 | Болт | 1 |
| 27 | J950010 | Гайка | 1 |
| 28 | A590110 | Плоская шайба | 4 |
| 30 | 4659396 | Информационная табличка | 1 |
| 33 | 4629624 | Кронштейн | 2 |
| 34 | J780616 | Болт с внутренним шестигранником | 4 |
| 35 | A590106 | Плоская шайба | 4 |
| 36 | J780610 | Болт с внутренним шестигранником | 4 |
| 38 | 4618717 | Жгут проводов | 1 |
| 39 | 9270254 | Контроллер | 1 |
| 39 | 9275186 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
