Барабан освещение (A рама) — HITACHI SCX900-2C3

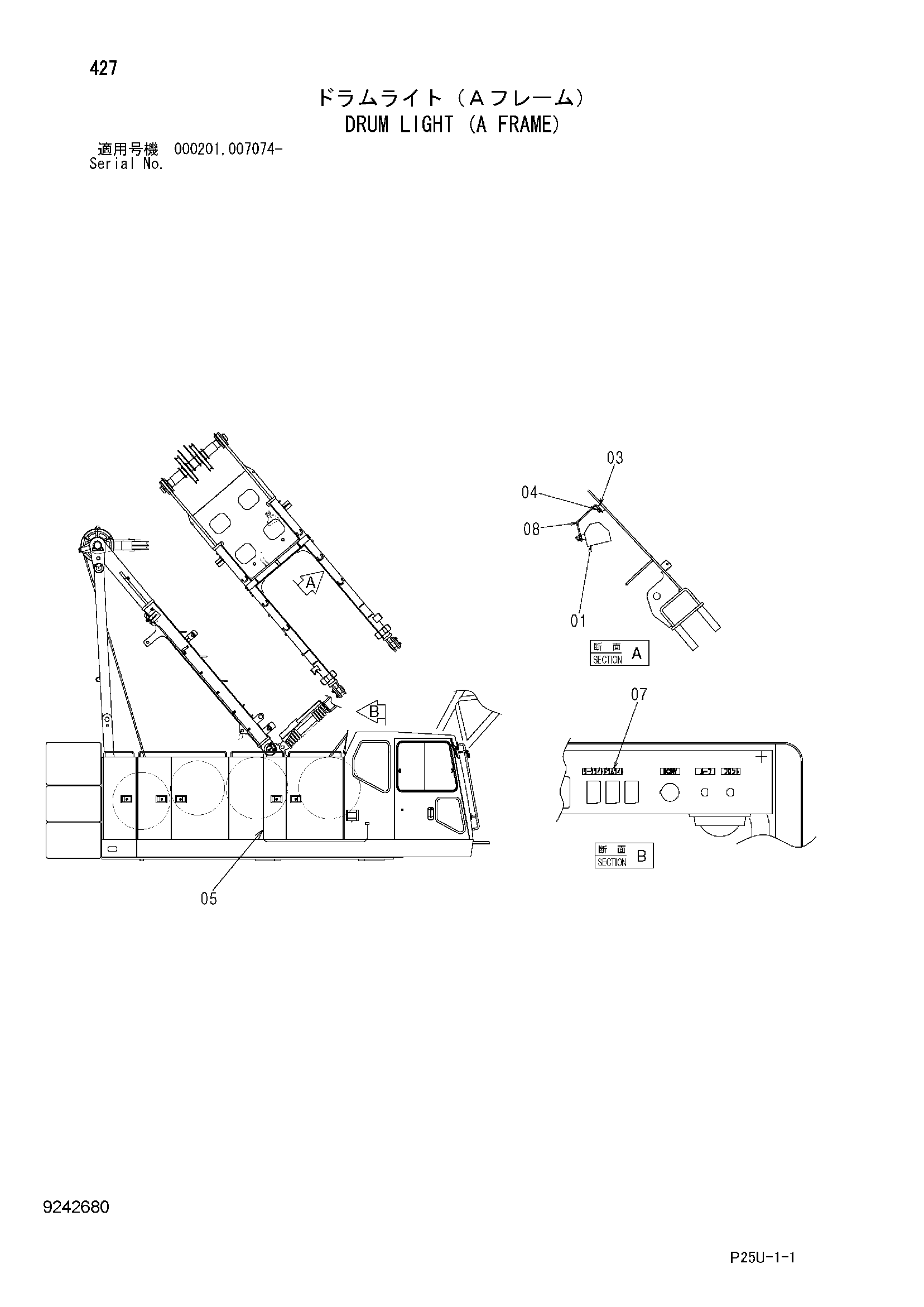

Заводская схема «Барабан освещение (A рама)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336570 | Фара | 1 |
| 01 | 4326800 | Фара | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 4 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 03 | 4338717 | Седло винта | 1 |
| 04 | J271220 | Болт с шайбой | 2 |
| 04A | J901220 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 3104525 | Жгут проводов | 1 |
| 07 | 4628376 | Информационная табличка | 1 |
| 08 | 4632127 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
