Верхний стрела — HITACHI SCX900-2C3

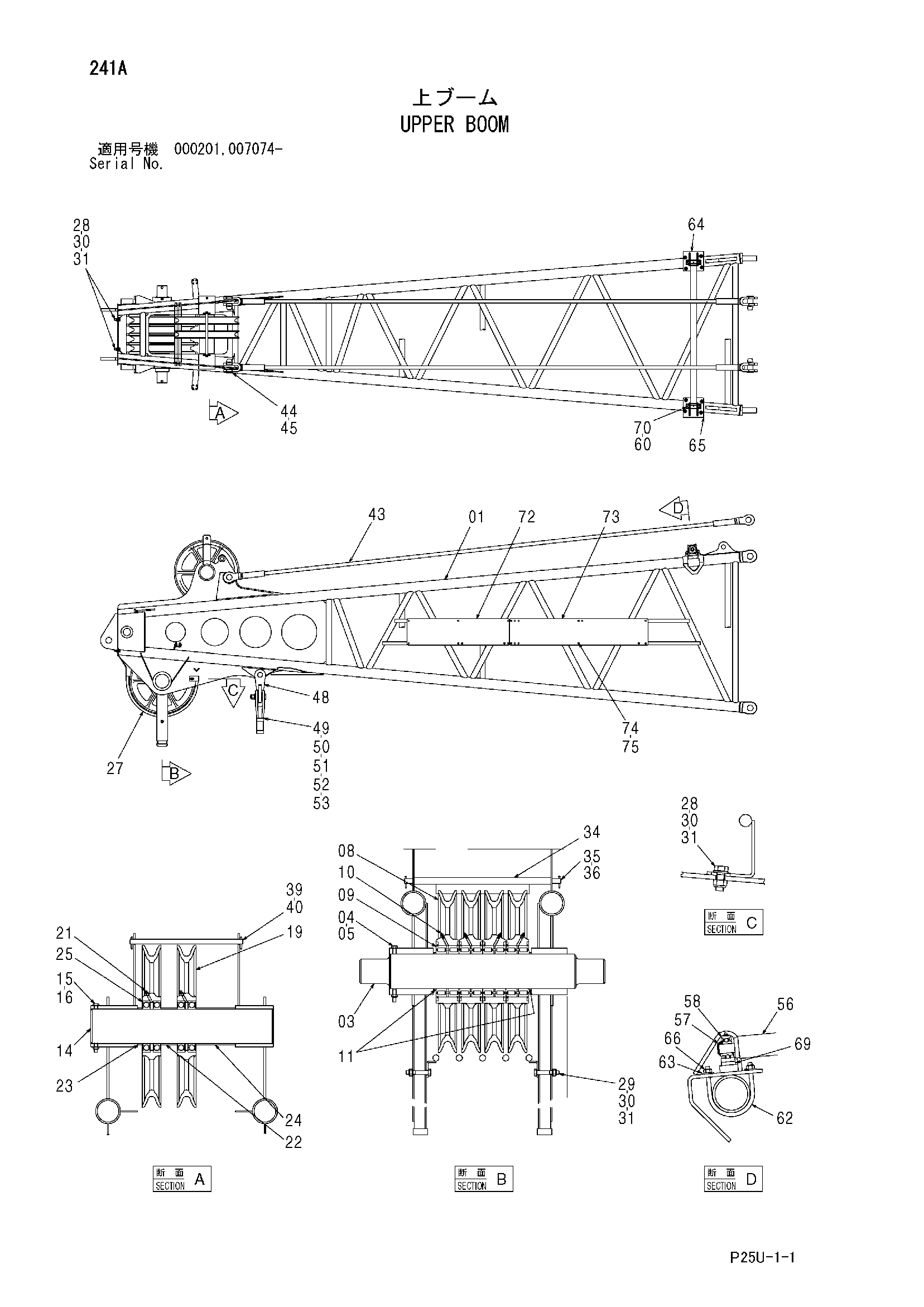

Заводская схема «Верхний стрела» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009093	Стрела TOP	1
03	4609232	Палец	1
04	4609449	Болт	1
05	M660012	U-образная гайка	1
08	2050532	Канатный блок наконечник	4
09	3098167	Подшипник каток	4
10	J75481	Пресс-маслёнка	4
11	3100173	Проставка	2
14	4609239	Палец	1
15	J901214	Болт	1
16	M660012	U-образная гайка	1
19	2050488	Канатный блок направляющая	2
21	J75481	Пресс-маслёнка	2
22	4609240	Проставка	1
23	4609241	Проставка	1
24	4614200	Проставка	1
25	4083790	Шариковый подшипник	4
27	8093420	Защитный кожух	1
28	J901640	Болт	4
29	J901690	Болт	2
30	A590116	Плоская шайба	6
31	M660016	U-образная гайка	6
34	8093499	Защитный кожух	1
35	3100208	Палец	2
36	A765040	Шплинт	4
39	3101130	Палец	1
40	A765040	Шплинт	2
43	8094043	Канат подвесной	2
44	4403399	Палец	4
45	A761090	Шплинт	4
48	8094737	Концевой вилка	1
49	2011693	Разъём канат	1
50	4387083	Палец	2
51	4114408	Шайба	2
52	4137247	Корончатая гайка	2
53	A766063	Шплинт	2
56	9761882	Ролик	1
57	942517	Стопорное кольцо	2
58	4610814	Подшипник. блок	2
60	A590112	Плоская шайба	4
62	4170580	U-образный болт	4
63	449490	Плоская шайба	8
64	8094774	Кронштейн каток	1
65	8094775	Кронштейн каток	1
66	M660012	U-образная гайка	8
69	4619076	Пластина	2
70	J901240	Болт	4
72	3099959	Информационная табличка	2
73	3099874	Информационная табличка	2
74	J901025	Болт	24
75	M660010	U-образная гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
