Выключатель панель — HITACHI SCX900-2C3

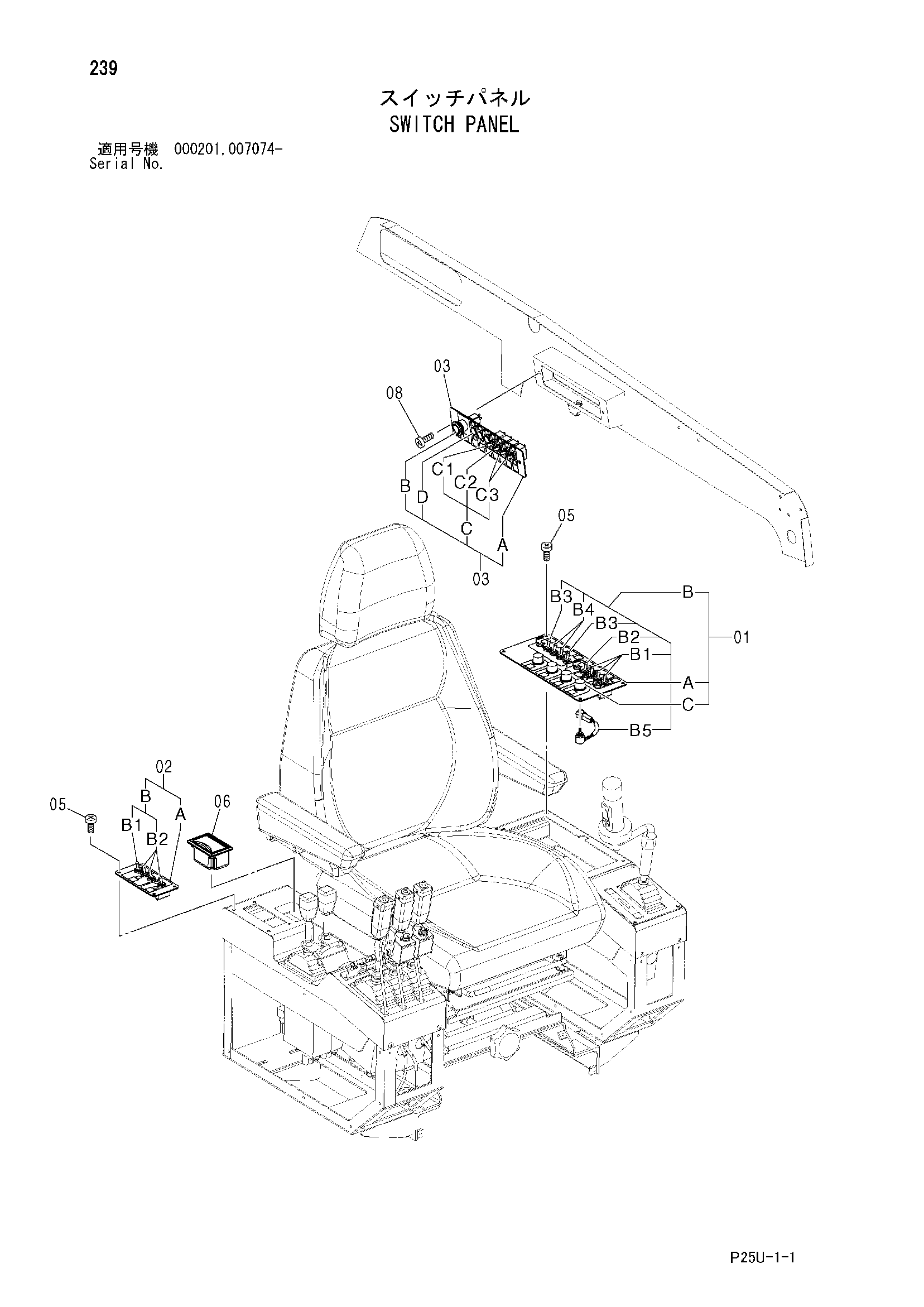

Заводская схема «Выключатель панель» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047274 | Панель управление | 1 |
| 01A | 2051810 | Панель | 1 |
| 01B | 1032518 | Жгут проводов | 1 |
| 01B1 | 4665284 | Выключатель | 3 |
| 01B2 | 4665572 | Выключатель | 1 |
| 01B3 | 4665523 | Выключатель | 2 |
| 01B4 | 4665282 | Выключатель | 2 |
| 01B5 | 4665556 | Датчик угла | 4 |
| 01C | 4657163 | Ручка | 4 |
| 02 | 8098331 | Панель управление | 1 |
| 02A | 3103327 | Панель | 1 |
| 02B | 3103408 | Жгут проводов | 1 |
| 02B1 | 4665286 | Выключатель | 1 |
| 02B2 | 4664825 | Выключатель | 3 |
| 03 | 8098327 | Панель управление | 1 |
| 03A | 3103412 | Панель | 1 |
| 03B | 3103409 | Жгут проводов | 1 |
| 03C | 4626935 | Жгут проводов | 1 |
| 03C1 | 4665288 | Выключатель | 1 |
| 03C2 | 4664825 | Выключатель | 1 |
| 03C3 | 4665287 | Выключатель | 2 |
| 03D | 4294437 | Колпачок | 3 |
| 05 | J650512 | Винт | 8 |
| 06 | 4415024 | Асхтрай | 1 |
| 08 | J650616 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
