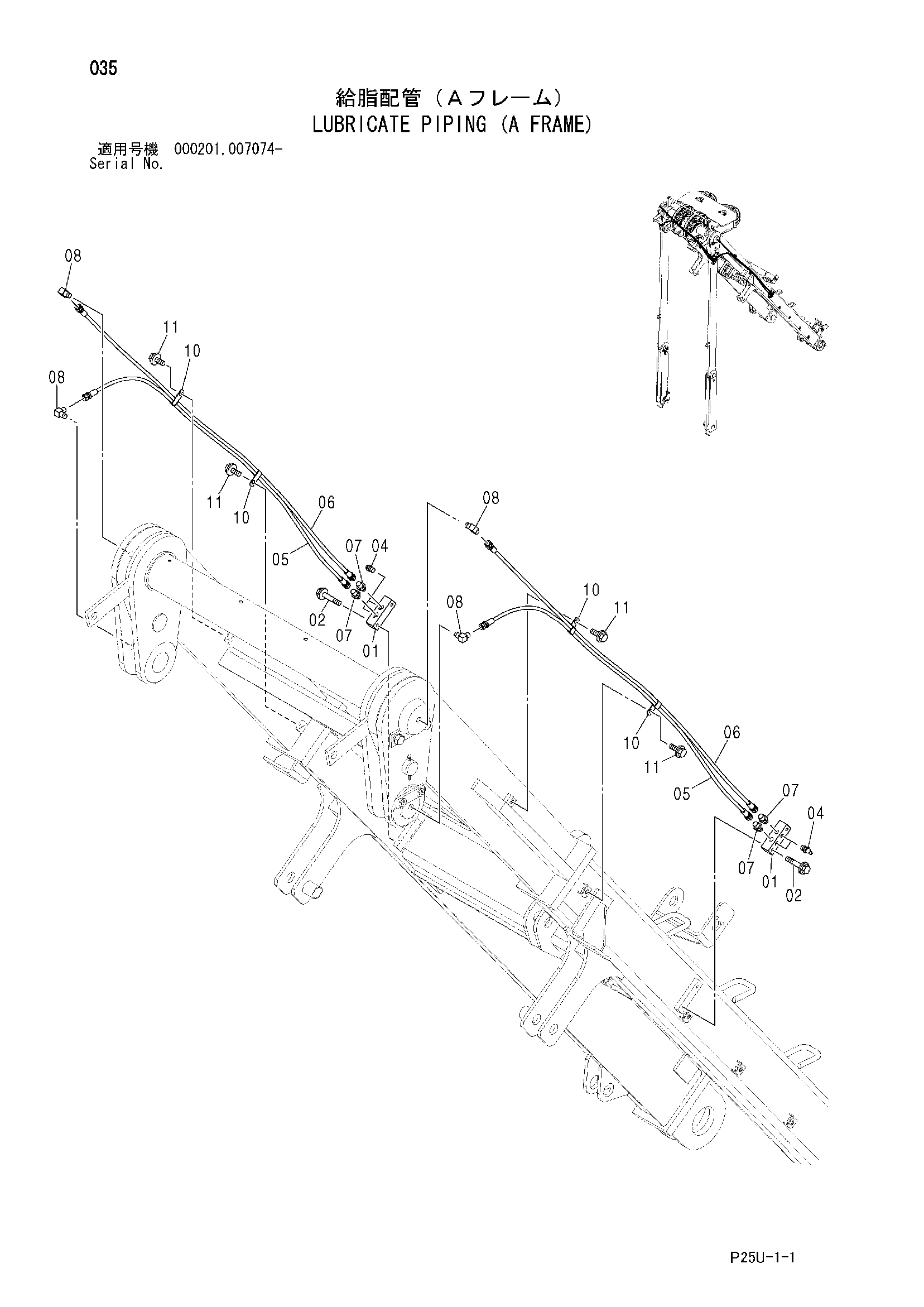

Трубопроводы системы смазки (A рама) — HITACHI SCX900-2C3
Заводская схема «Трубопроводы системы смазки (A рама)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4034462 | Угловой штуцер | 2 |
| 02 | J260845 | Болт с шайбой | 4 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4148896 | Пресс-маслёнка | 4 |
| 05 | 4136357 | Нейлоновый шланг | 2 |
| 06 | 4132076 | Нейлоновый шланг | 2 |
| 07 | 94-1301 | Адаптер | 4 |
| 08 | 94-1401 | Угловой штуцер | 4 |
| 10 | 4192018 | Зажим | 4 |
| 11 | J271020 | Болт с шайбой | 4 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
