Направляющая каток (башенный) — HITACHI SCX900-2C3

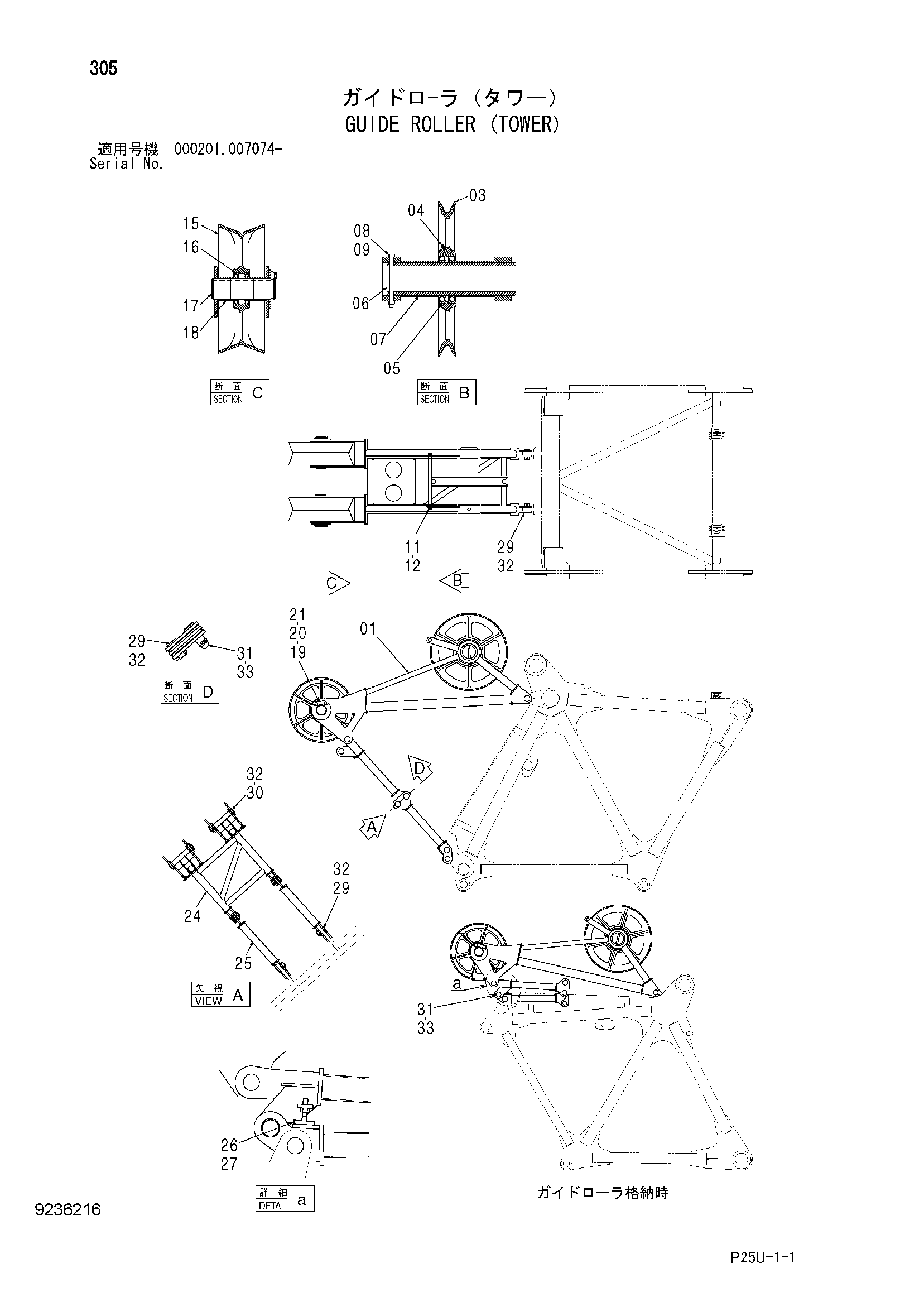

Заводская схема «Направляющая каток (башенный)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022394 | Каток направляющая | 1 |
| 03 | 2050488 | Канатный блок направляющая | 1 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 05 | 4083790 | Шариковый подшипник | 2 |
| 06 | 4616081 | Мост | 1 |
| 07 | 4616083 | Проставка | 2 |
| 08 | J901616 | Болт | 1 |
| 09 | M660016 | U-образная гайка | 1 |
| 11 | 4170727 | Палец | 1 |
| 12 | A766040 | Шплинт | 2 |
| 15 | 2050735 | R0ллер направляющая | 2 |
| 16 | 969282 | Шариковый подшипник | 4 |
| 17 | 4616079 | Мост | 2 |
| 18 | 4164666 | Проставка | 4 |
| 19 | X4247 | Стопорная пластина | 2 |
| 20 | J901630 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 24 | 7045672 | Стойка | 1 |
| 25 | 8095004 | Стойка | 2 |
| 26 | 9763430 | Ограничитель | 2 |
| 27 | J950010 | Гайка | 2 |
| 29 | 4616115 | Палец | 6 |
| 30 | 4616117 | Палец | 2 |
| 31 | 2051153 | Палец | 2 |
| 32 | A768063 | Шплинт | 8 |
| 33 | 414322 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
