Корпус — HITACHI SCX900

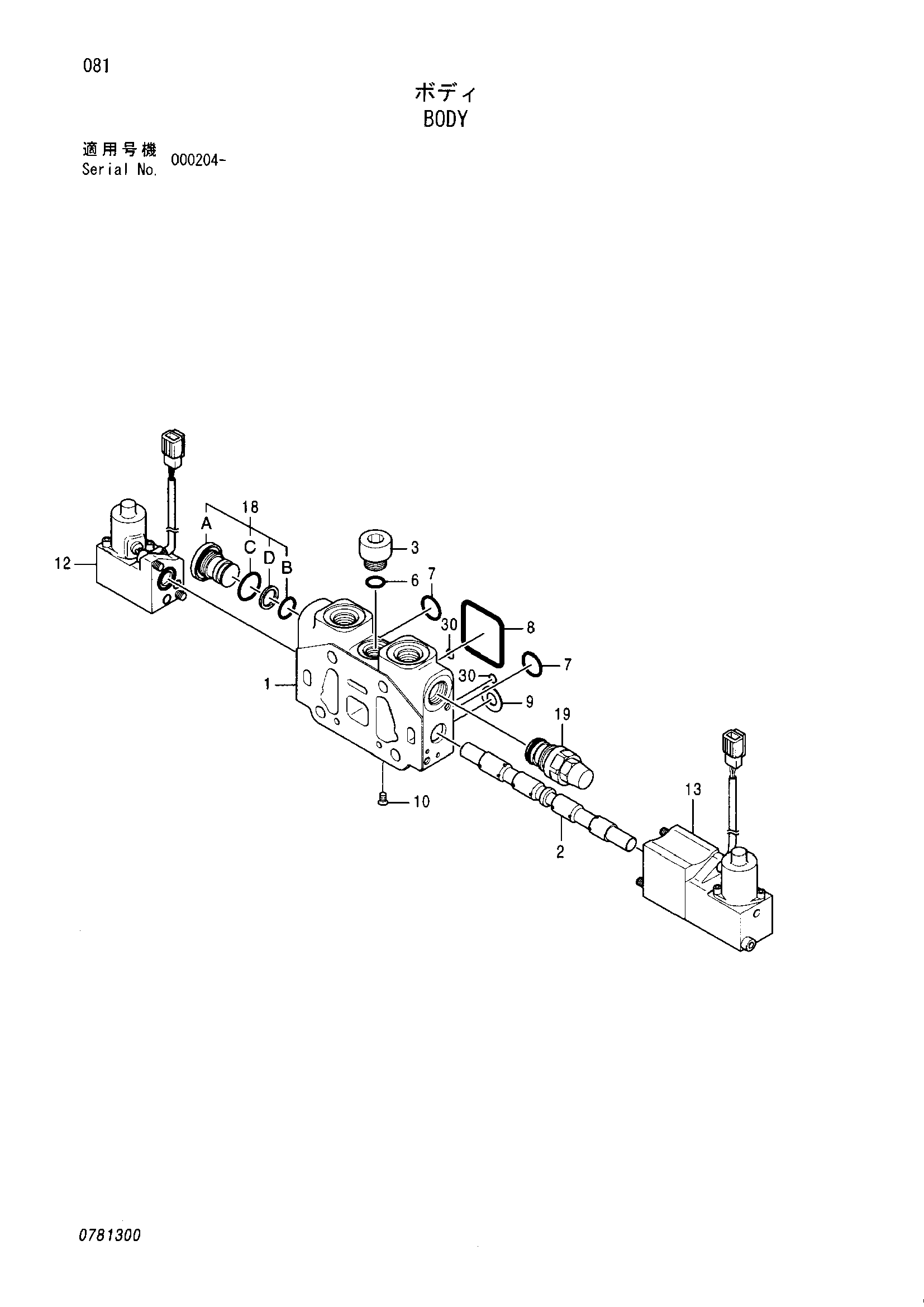

Заводская схема «Корпус» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4446181 | Корпус | 1 | |
| 3 | 0701201 | Пробка | 1 |
| 6 | 985099 | Уплотнительное кольцо | 1 |
| 7 | 0231309 | Уплотнительное кольцо | 2 |
| 8 | 0701202 | Уплотнительное кольцо | 1 |
| 9 | 0701203 | Деталь дистант | 4 |
| 10 | 0215017 | Пробка | 1 |
| 12 | 4391273 | Крышка пилотный | 1 |
| 13 | 4391274 | Крышка пилотный | 1 |
| 18 | 0701204 | Пробка | 1 |
| 18A | 0701205 | Пробка | 1 |
| 18B | 985582 | Уплотнительное кольцо | 1 |
| 18C | 0701206 | Уплотнительное кольцо | 1 |
| 18D | 4040365 | Опорное кольцо | 1 |
| 19 | 4446106 | Предохранительный клапан | 1 |
| 30 | 4506407 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
