Крюк 90T — HITACHI SCX900

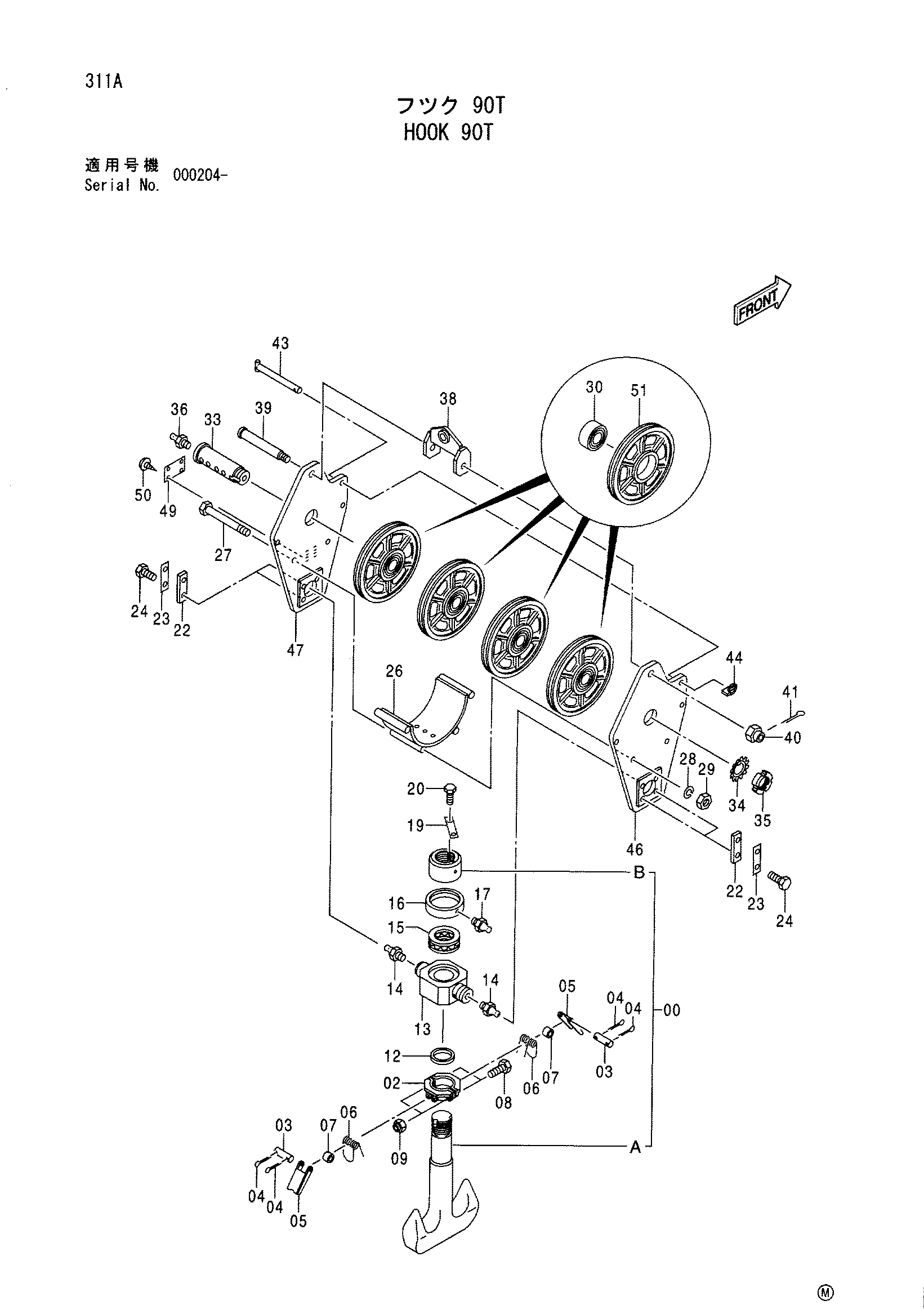

Заводская схема «Крюк 90T» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172366 | Крюк 90T | 1 | |
| 00 | 9172367 | Крюк | 1 |
| 02 | 8030229 | Лента | 2 |
| 03 | 4098428 | Палец | 2 |
| 04 | A766036 | Шплинт | 4 |
| 05 | 9710798 | Кронштейн | 2 |
| 06 | 4098429 | Пружина торсион | 2 |
| 07 | 4143788 | Проставка | 2 |
| 08 | J901645 | Болт | 2 |
| 09 | M660016 | U-образная гайка | 2 |
| 12 | 4162613 | Проставка | 1 |
| 13 | 3030068 | Труннион | 1 |
| 14 | J75482 | Пресс-маслёнка | 2 |
| 15 | 4162536 | Шариковый подшипник | 1 |
| 16 | 4162614 | Крышка подшипник | 1 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 19 | X4873 | Стопорная шайба | 1 |
| 20 | J912035 | Болт | 2 |
| 22 | 4087892 | Стопорная пластина | 4 |
| 23 | X4873 | Стопорная шайба | 4 |
| 24 | J912050 | Болт | 8 |
| 26 | 8030230 | Направляющая каната | 1 |
| 27 | 4162534 | Болт | 4 |
| 28 | A590924 | Пружинная шайба | 4 |
| 29 | J951022 | Гайка | 4 |
| 30 | 4361339 | Роликовый подшипник | 4 |
| 33 | 3030069 | Мост | 1 |
| 34 | 4101152 | Шайба подшипник. | 1 |
| 35 | 4101151 | Гайка подшипник. | 1 |
| 36 | J75482 | Пресс-маслёнка | 1 |
| 38 | 8030231 | Тяга | 1 |
| 39 | 4162616 | Палец | 1 |
| 40 | M534225 | Корончатая гайка | 1 |
| 41 | A768080 | Шплинт | 1 |
| 43 | 9720827 | Палец | 1 |
| 44 | 4001834 | Палец кольцо | 1 |
| 46 | 8030233 | Пластина подвес | 1 |
| 47 | 8030232 | Пластина подвес | 1 |
| 49 | 495652 | Информационная табличка | 1 |
| 50 | M492564 | Приводной винт | 1 |
| 51 | 3016549 | Канатный блок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
