Подъёмный механизм устройство — HITACHI SCX900

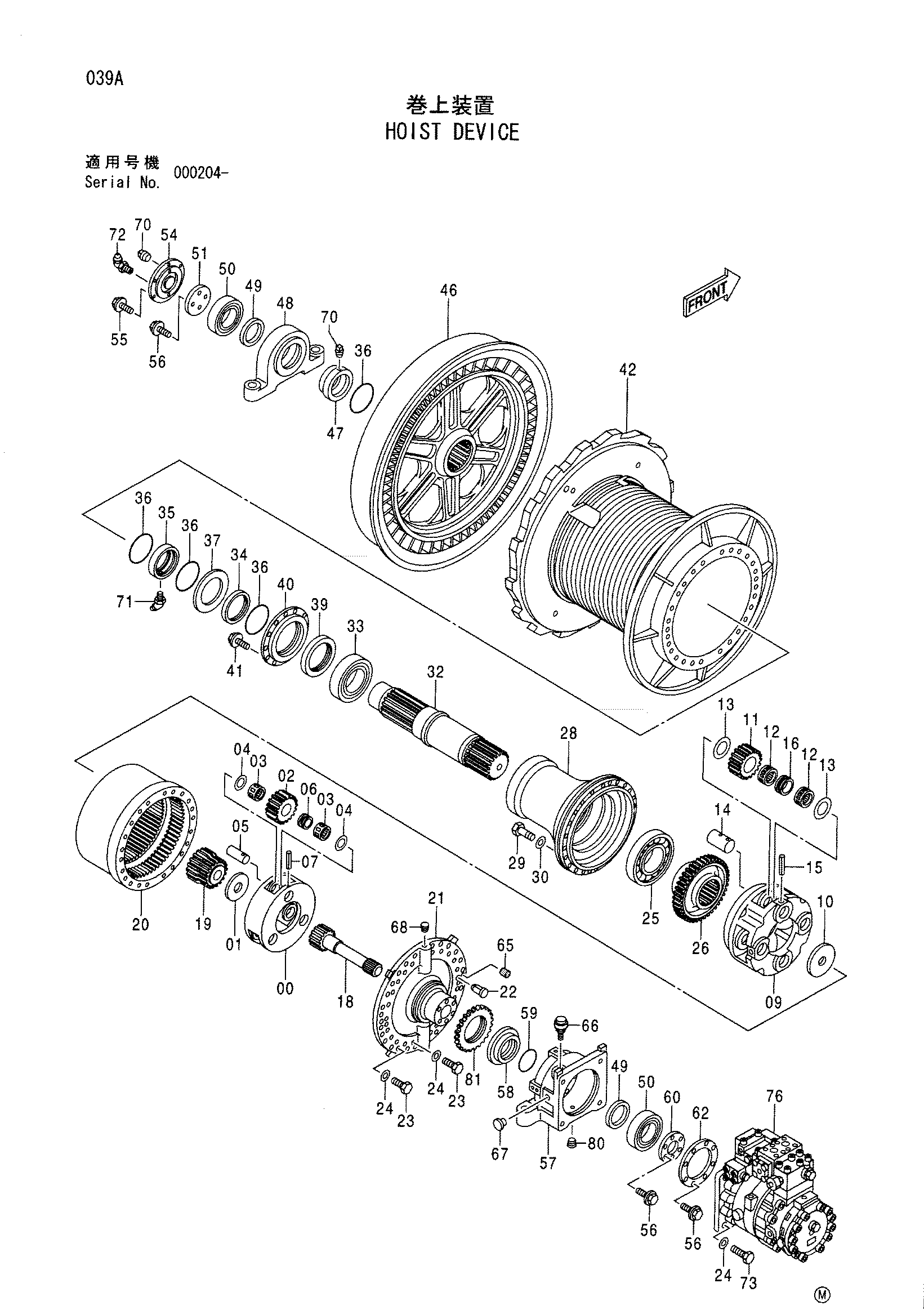

Заводская схема «Подъёмный механизм устройство» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042266 | Водило | 1 |
| 01 | 4181100 | Проставка | 1 |
| 02 | 3081987 | Планетарная шестерня | 3 |
| 03 | 4371402 | Игольчатый подшипник | 6 |
| 04 | 4269470 | Упорная пластина | 6 |
| 05 | 4399761 | Палец | 3 |
| 06 | 4399764 | Проставка | 3 |
| 07 | 4404947 | Пружинный штифт | 3 |
| 09 | 2042267 | Водило | 1 |
| 10 | 4181102 | Проставка | 1 |
| 11 | 3081988 | Планетарная шестерня | 4 |
| 12 | 4199576 | Подшипник неедле | 8 |
| 13 | 4199578 | Упорная пластина | 8 |
| 14 | 4399766 | Палец | 4 |
| 15 | 4197125 | Пружинный штифт | 4 |
| 16 | 4399763 | Проставка | 4 |
| 18 | 2042263 | Вал проп. | 1 |
| 19 | 3081986 | Солнечная шестерня | 1 |
| 20 | 2042265 | Коронная шестерня | 1 |
| 21 | 2042262 | Крышка барабан | 1 |
| 22 | 4399088 | Установочный штифт | 2 |
| 23 | J932060 | Болт | 48 |
| 24 | 4018545 | Шайба | 52 |
| 25 | 4262372 | Подшипник. спх.рол. | 1 |
| 26 | 2042270 | Муфта шестерня | 1 |
| 28 | 2042269 | Барабан | 1 |
| 29 | J931475 | Болт | 24 |
| 30 | 4339510 | Шайба | 24 |
| 32 | 2042268 | Вал | 1 |
| 33 | 4096547 | Роликовый подшипник | 1 |
| 34 | 4399767 | Втулка | 1 |
| 35 | 4399757 | Втулка | 1 |
| 36 | 4404946 | Уплотнительное кольцо | 4 |
| 37 | 4404950 | Пластина | 1 |
| 39 | 923906 | Масляное уплотнение | 1 |
| 40 | 3081985 | Фиксатор | 1 |
| 41 | J011230 | Болт с шайбой | 8 |
| 42 | 0003118 | Барабан | 1 |
| 46 | 1025249 | Барабан тормоз | 1 |
| 47 | 4399760 | Втулка | 1 |
| 48 | 2034669 | Педестал | 1 |
| 49 | 923911 | Масляное уплотнение | 2 |
| 50 | 4507868 | Подшипник. спх.рол. | 2 |
| 51 | 4284566 | Фиксатор | 1 |
| 54 | 4308944 | Крышка | 1 |
| 55 | J010820 | Болт с шайбой | 6 |
| 56 | J011230 | Болт с шайбой | 18 |
| 57 | 2034668 | Педестал | 1 |
| 58 | 4333919 | Втулка | 1 |
| 59 | A810120 | Уплотнительное кольцо | 1 |
| 60 | 4284576 | Фиксатор | 1 |
| 62 | 4308943 | Фиксатор | 1 |
| 65 | 431578 | Пробка | 4 |
| 66 | 989058 | Сапун | 1 |
| 67 | 971380 | Указатель уровня | 1 |
| 68 | 94-2014 | Пробка | 2 |
| 70 | 94-2021 | Пробка | 2 |
| 71 | J75581 | Пресс-маслёнка | 1 |
| 72 | 4146061 | Пресс-маслёнка | 1 |
| 73 | J932065 | Болт | 4 |
| 76 | 4394186 | Гидромотор плунжер | 1 |
| 80 | 94-2013 | Пробка | 1 |
| 81 | 4308937 | Пластина слит | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
