Гидрораспределитель трубопроводы (3) — HITACHI SCX900

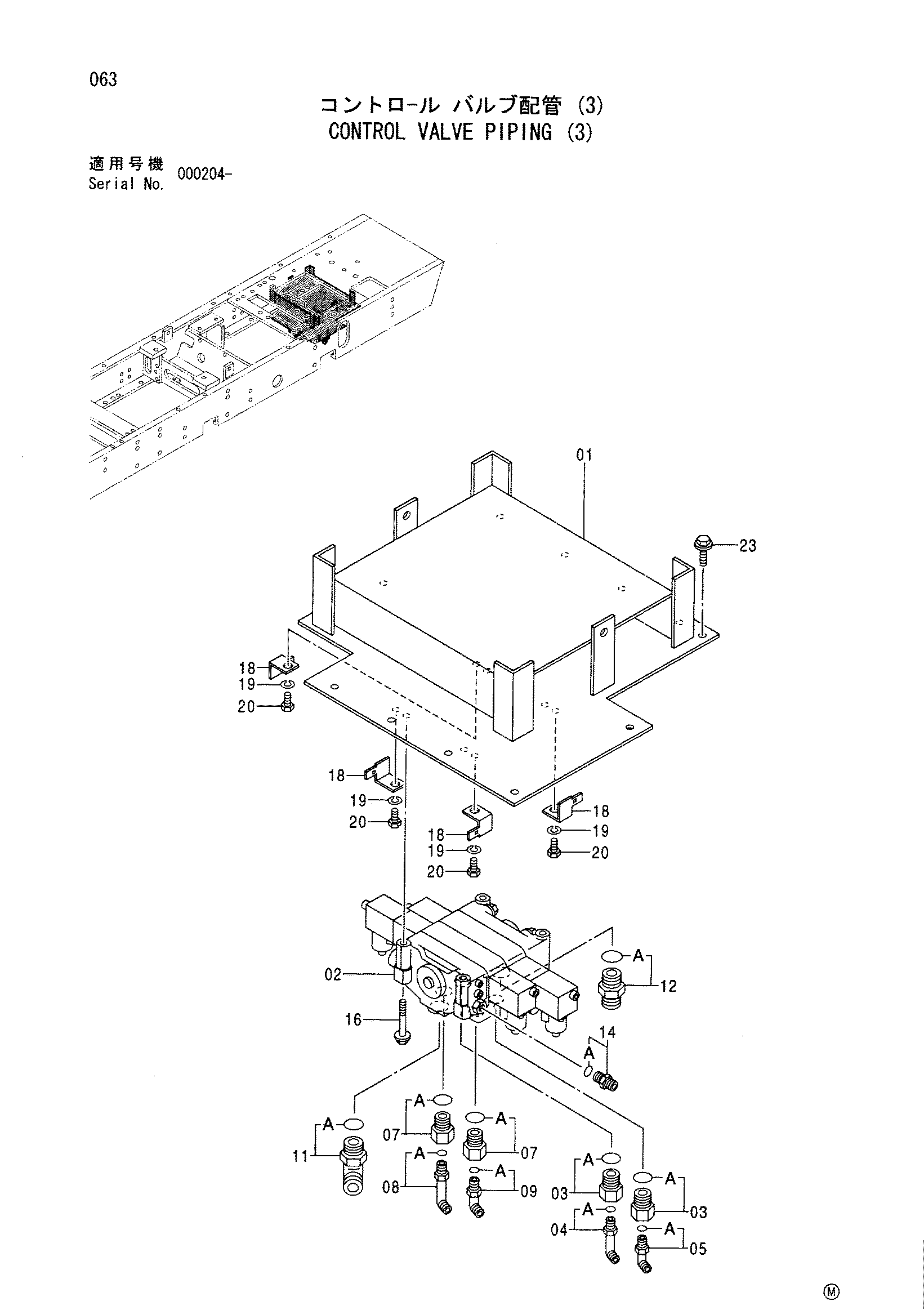

Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7036176 | Кронштейн | 1 |
| 02 | 4399925 | Гидрораспределитель | 1 |
| 03 | 4263454 | Переходник S | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4277650 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4345921 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4263450 | Переходник S | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4277652 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4102104 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4129457 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J011000 | Болт с шайбой | 4 |
| 18 | 4257159 | Кронштейн | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J901016 | Болт | 4 |
| 23 | J021030 | Болт с шайбой | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
