Сиде-фраме експансион и контрактион трубопроводы — HITACHI SCX900

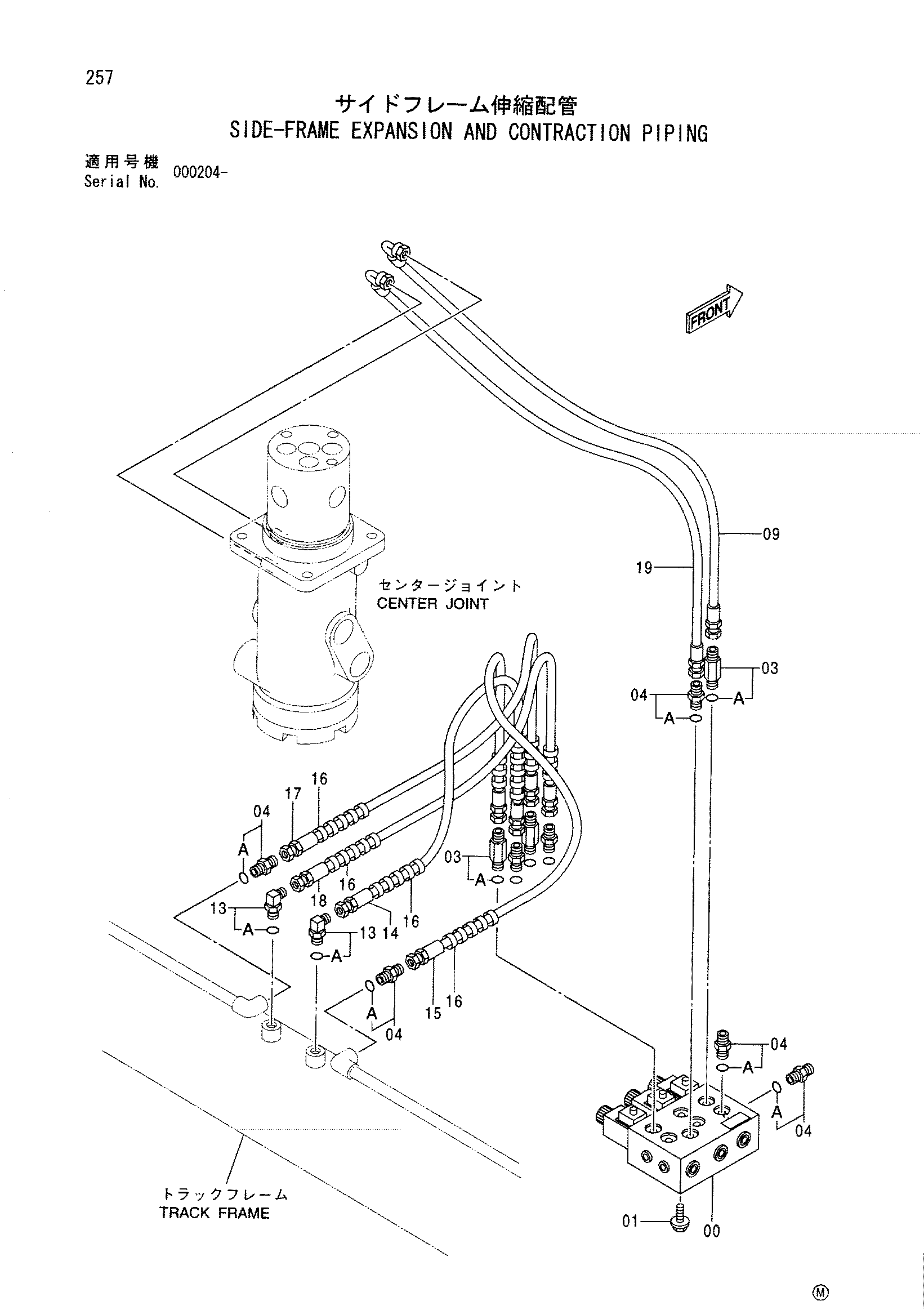

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402999 | Электромагнитный клапан | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 03 | 4276965 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 7 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4415172 | Шланг | 1 |
| 13 | 4154671 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4418139 | Шланг | 1 |
| 15 | 4418153 | Шланг | 1 |
| 16 | 4149557 | Защитный кожух | 8 |
| 17 | 4305224 | Шланг | 1 |
| 18 | 4418138 | Шланг | 1 |
| 19 | 4418158 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
