Башенный вставка 3M (B) — HITACHI SCX900

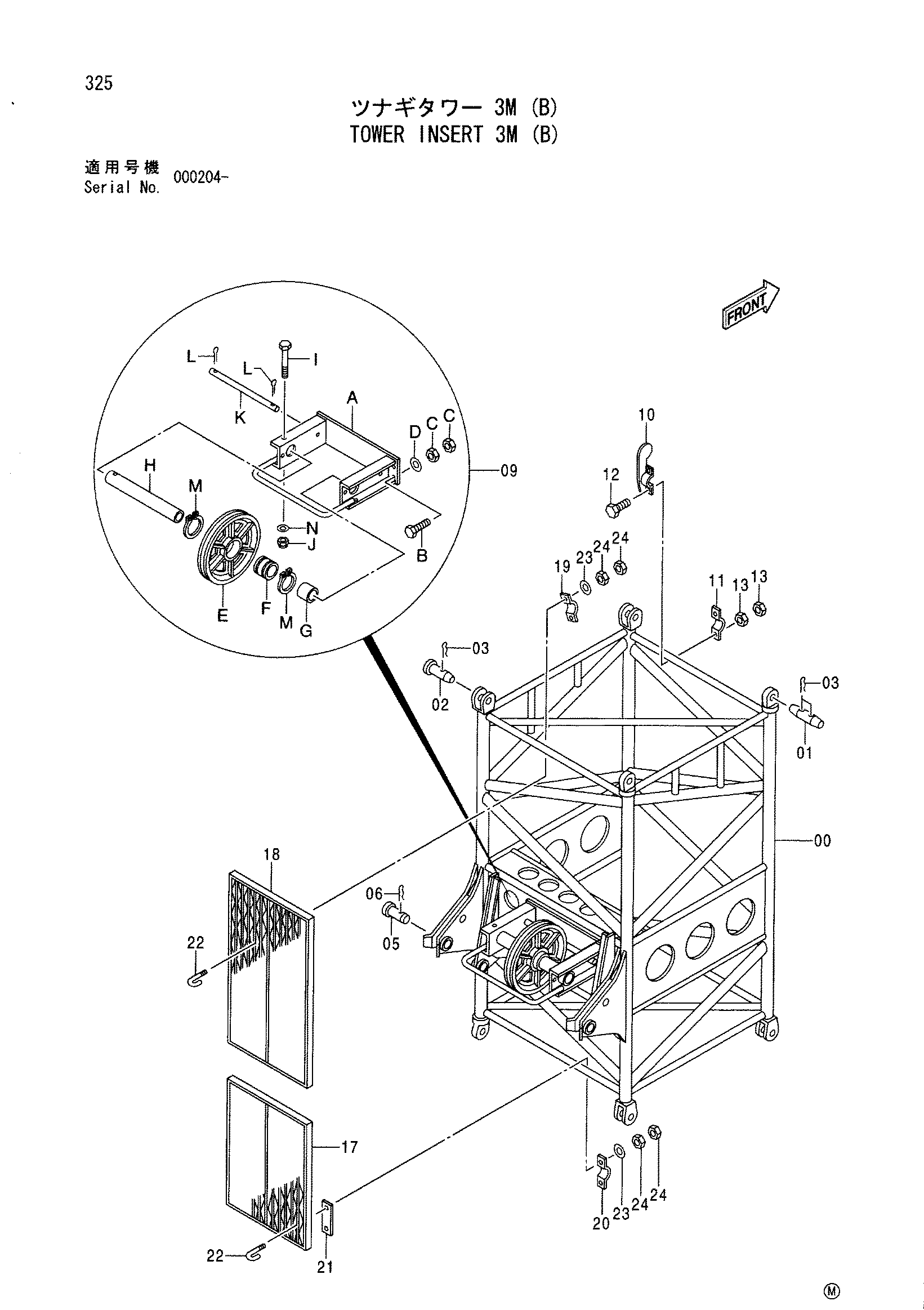

Заводская схема «Башенный вставка 3M (B)» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9175604 | Башенный вставка 3M(B) | 1 | |
| 00 | 6017881 | Стрела вставка | 1 |
| 01 | 4112797 | Палец | 2 |
| 02 | 4046619 | Палец | 2 |
| 03 | 4043750 | Стопорный палец | 6 |
| 05 | 4410702 | Палец | 2 |
| 06 | 3002554 | Стопорный палец | 2 |
| 09 | 9180281 | Направляющая канатный блок | 1 |
| 09A | 7036407 | Кронштейн канатный блок | 1 |
| 09B | M261656 | Болт | 4 |
| 09C | J950016 | Гайка | 8 |
| 09D | A590116 | Плоская шайба | 4 |
| 09E | 3085513 | Канатный блок | 1 |
| 09F | 4418716 | Втулка | 1 |
| 09G | 4188752 | Втулка | 1 |
| 09H | 4418715 | Палец | 1 |
| 09I | J901215 | Болт | 1 |
| 09J | M660012 | U-образная гайка | 1 |
| 09K | 4418731 | Палец | 1 |
| 09L | A768050 | Шплинт | 2 |
| 09M | 4103013 | Стопорное кольцо | 2 |
| 09N | A590112 | Плоская шайба | 1 |
| 10 | 9723588 | Ограничитель | 2 |
| 11 | 4178182 | Хомут трубки | 2 |
| 12 | J901030 | Болт | 4 |
| 13 | J950010 | Гайка | 8 |
| 17 | 4418850 | Катвалк | 1 |
| 18 | 4418851 | Катвалк | 1 |
| 19 | 4384243 | Хомут | 5 |
| 20 | 4372074 | Хомут | 2 |
| 21 | 4418732 | Пластина | 2 |
| 22 | 4346517 | Крюк | 14 |
| 23 | J217083 | Шайба | 14 |
| 24 | J950010 | Гайка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
