Джакк-уп трубопроводы — HITACHI SCX900

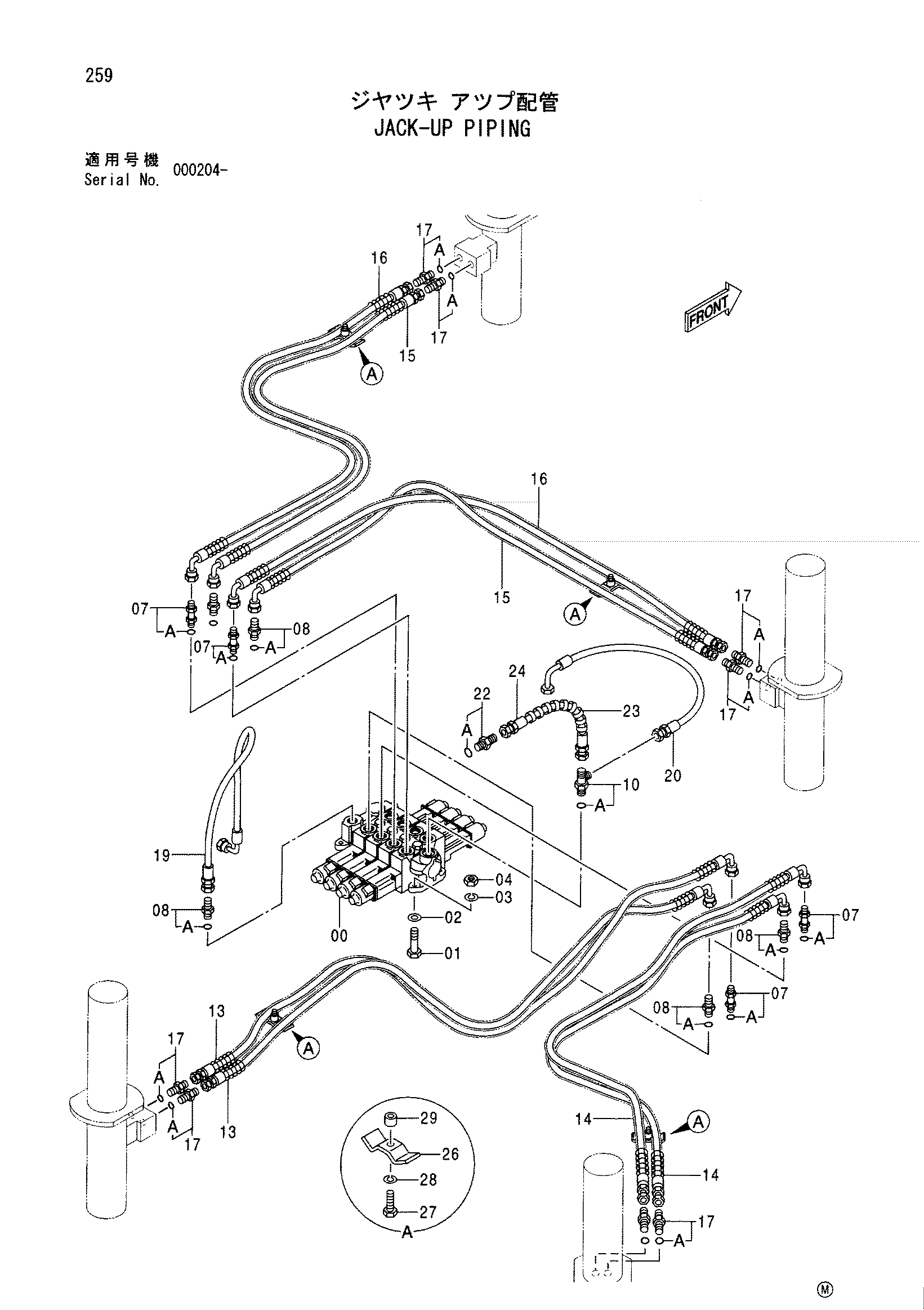

Заводская схема «Джакк-уп трубопроводы» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402998 | Гидрораспределитель | 1 |
| 01 | J901040 | Болт | 3 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | J950010 | Гайка | 3 |
| 07 | 4304367 | Адаптер | 4 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200469 | Адаптер | 5 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4317617 | Тройник | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4416399 | Шланг | 2 |
| 14 | 4416400 | Шланг | 2 |
| 15 | 4416401 | Шланг | 2 |
| 16 | 4416402 | Шланг | 2 |
| 17 | 4200466 | Адаптер | 8 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4416407 | Шланг | 1 |
| 20 | 4313030 | Шланг | 1 |
| 22 | 4210361 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4149557 | Защитный кожух | 4 |
| 24 | 4417871 | Шланг | 1 |
| 26 | 4202103 | Хомут | 4 |
| 27 | J901240 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 4273783 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
