Боковой рама — HITACHI SCX900

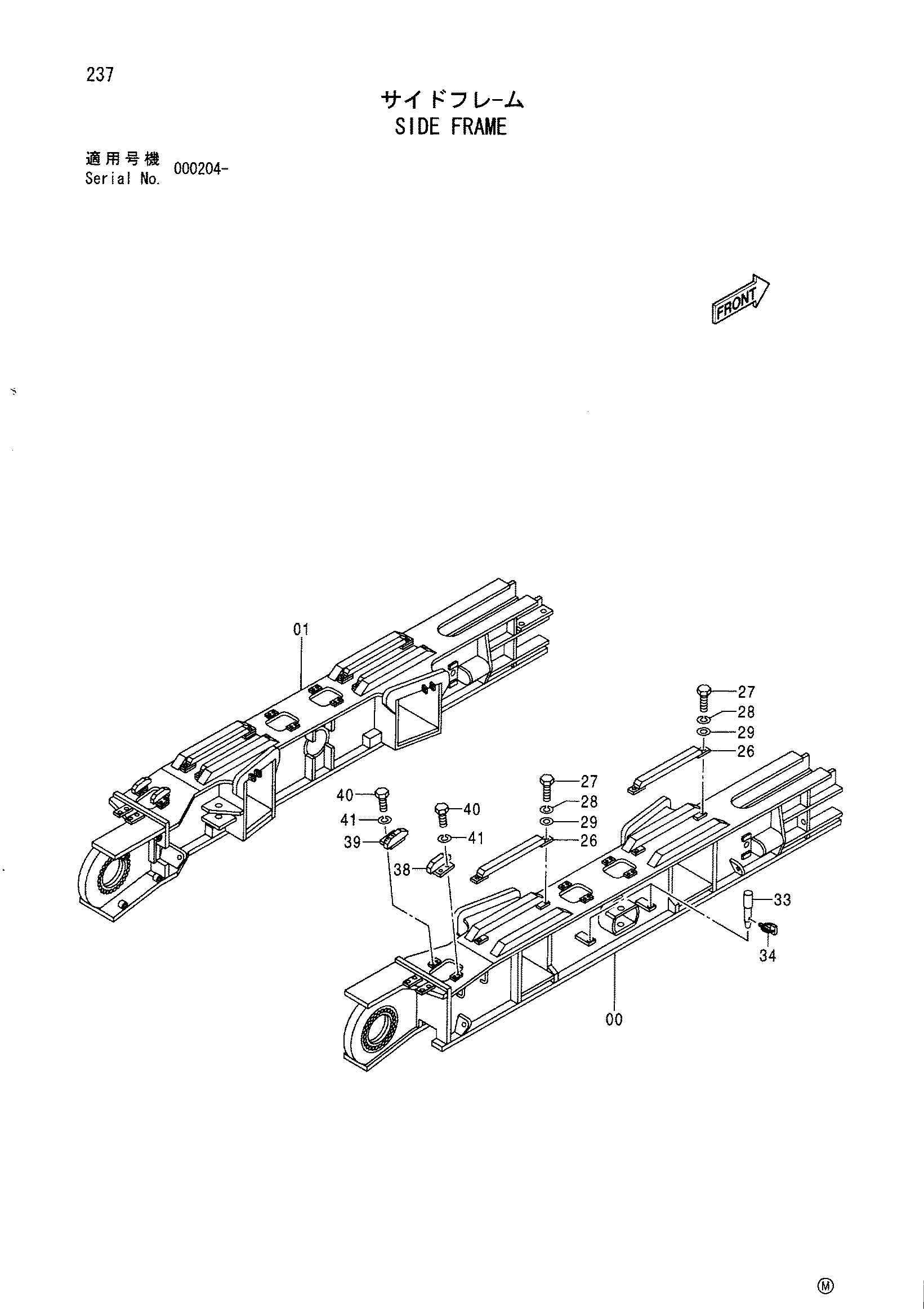

Заводская схема «Боковой рама» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006401 | Рама боковой(правый) | 1 |
| 01 | 5006402 | Рама боковой(левый) | 1 |
| 26 | 9750791 | Направляющая башмак | 8 |
| 27 | J922050 | Болт | 16 |
| 28 | A590920 | Пружинная шайба | 16 |
| 29 | A590120 | Плоская шайба | 16 |
| 33 | 4123740 | Палец | 4 |
| 34 | 947404 | Палец кольцо | 4 |
| 38 | 9750988 | Направляющая башмак | 2 |
| 39 | 9750991 | Направляющая башмак | 2 |
| 40 | J901640 | Болт | 8 |
| 41 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
