Башенный гусёк стрелы вставка 3M — HITACHI SCX900

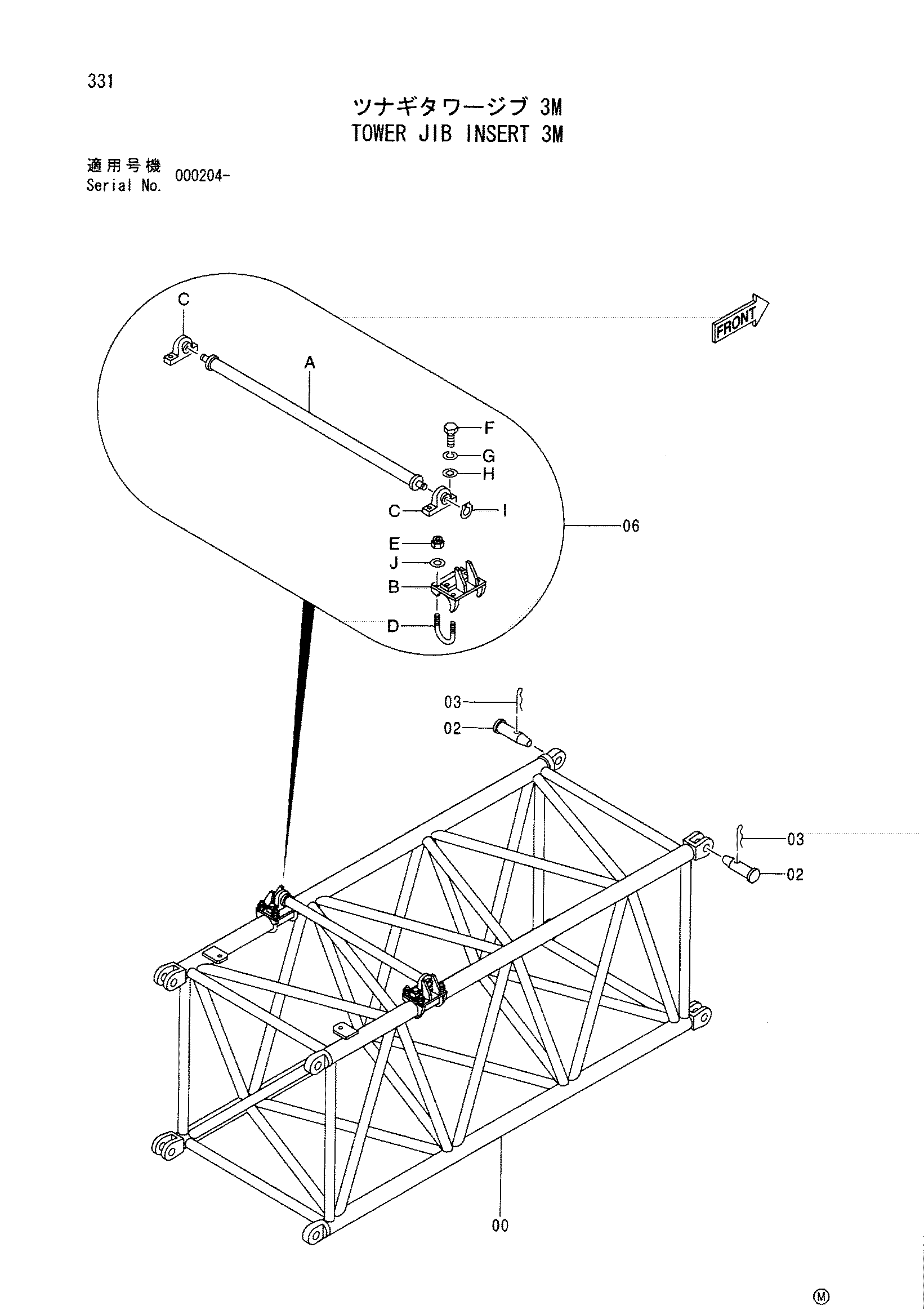

Заводская схема «Башенный гусёк стрелы вставка 3M» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9179667 | Башенный гусёк стрелы вставка | 1 | |
| 00 | 7006904 | Стрела вставка | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 06 | 9176472 | Направляющая каток | 1 |
| 06A | 9743353 | Ролик | 1 |
| 06B | 8074691 | Кронштейн | 2 |
| 06C | 4371755 | Подшипник. блок | 2 |
| 06D | 4255205 | U-образный болт | 4 |
| 06E | M660010 | U-образная гайка | 8 |
| 06F | J901440 | Болт | 4 |
| 06G | A590914 | Пружинная шайба | 4 |
| 06H | A590114 | Плоская шайба | 4 |
| 06I | 991342 | Стопорное кольцо | 2 |
| 06J | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
