Направляющая каток (башенный: верхний) — HITACHI SCX900

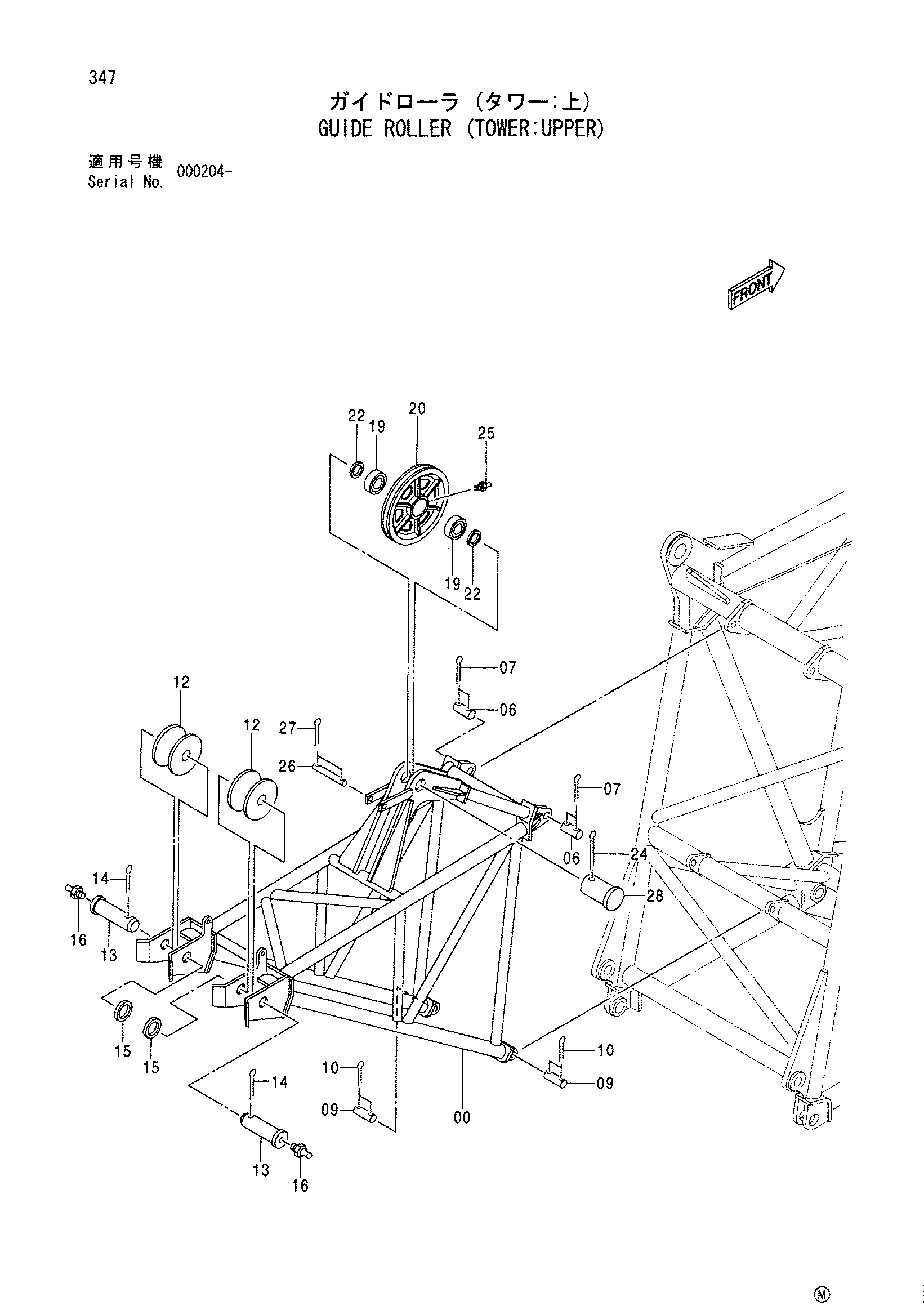

Заводская схема «Направляющая каток (башенный: верхний)» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017882 | Направляющая каток | 1 |
| 06 | 4273745 | Палец | 2 |
| 07 | A768056 | Шплинт | 4 |
| 09 | 4171329 | Палец | 2 |
| 10 | A768050 | Шплинт | 4 |
| 12 | 4118739 | Ролик | 2 |
| 13 | 4199260 | Палец | 2 |
| 14 | A761000 | Шплинт | 2 |
| 15 | 4091340 | Проставка | 2 |
| 16 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4162517 | Шариковый подшипник | 2 |
| 20 | 3081859 | Канатный блок | 1 |
| 22 | 4026536 | Проставка | 2 |
| 24 | A761002 | Шплинт | 1 |
| 25 | J75481 | Пресс-маслёнка | 1 |
| 26 | 4171325 | Палец | 1 |
| 27 | A765028 | Шплинт | 2 |
| 28 | 4405693 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
