Пилотные гидролинии (2-2) — HITACHI SCX900

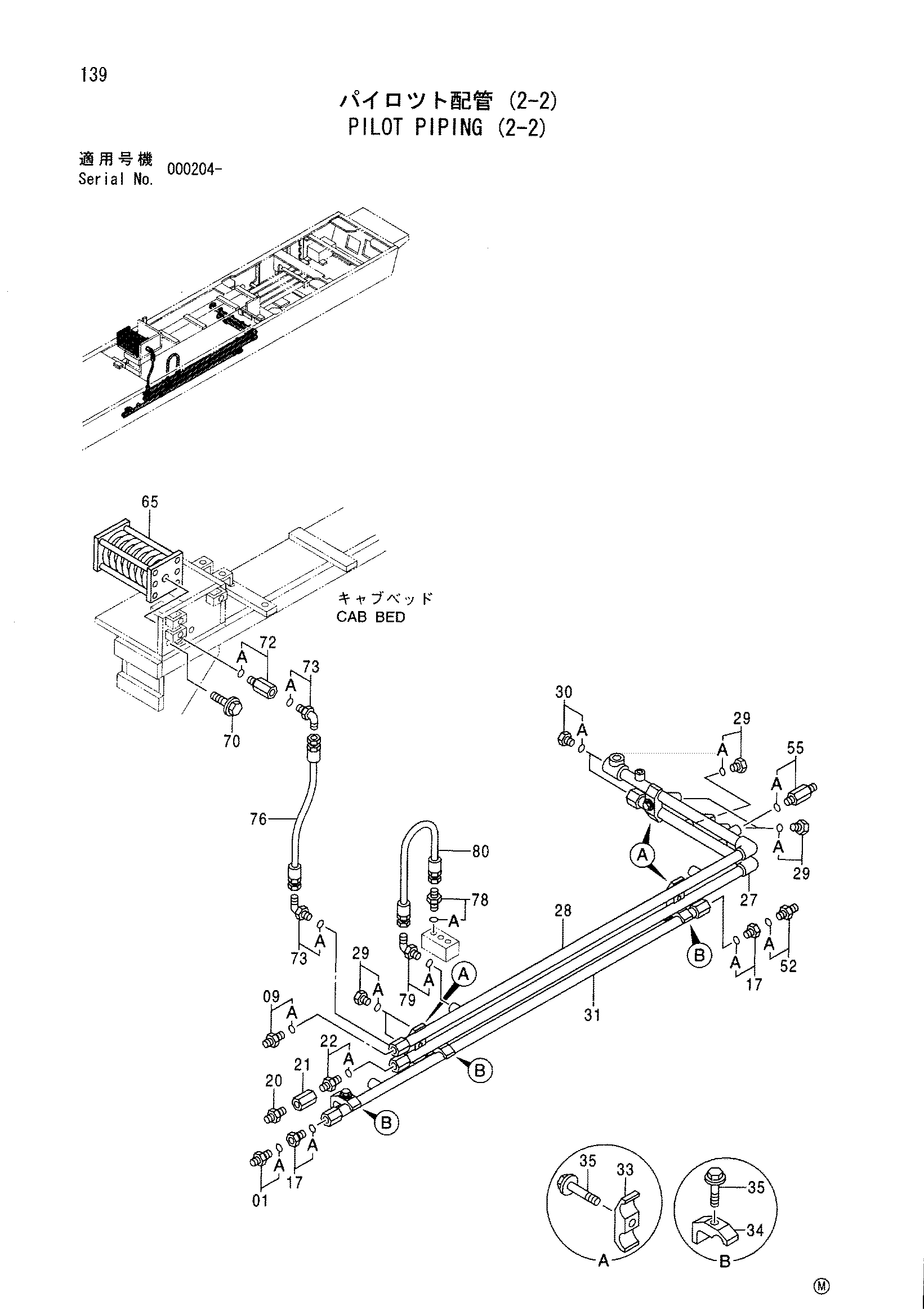

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4263450 | Переходник S | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 21 | 9034570 | Обратный клапан | 1 |
| 22 | 4222089 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 8073273 | Трубка | 1 |
| 28 | 8073274 | Трубка | 1 |
| 29 | 4092534 | Пробка | 5 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4174542 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 9750866 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 3 |
| 35 | J011265 | Болт с шайбой | 6 |
| 52 | 4200469 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4276965 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 70 | J011230 | Болт с шайбой | 4 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154671 | Угловой штуцер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 4341688 | Нейлоновый шланг | 1 |
| 78 | 4200467 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4154671 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4269834 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
