Крышка регулятор — HITACHI SCX900

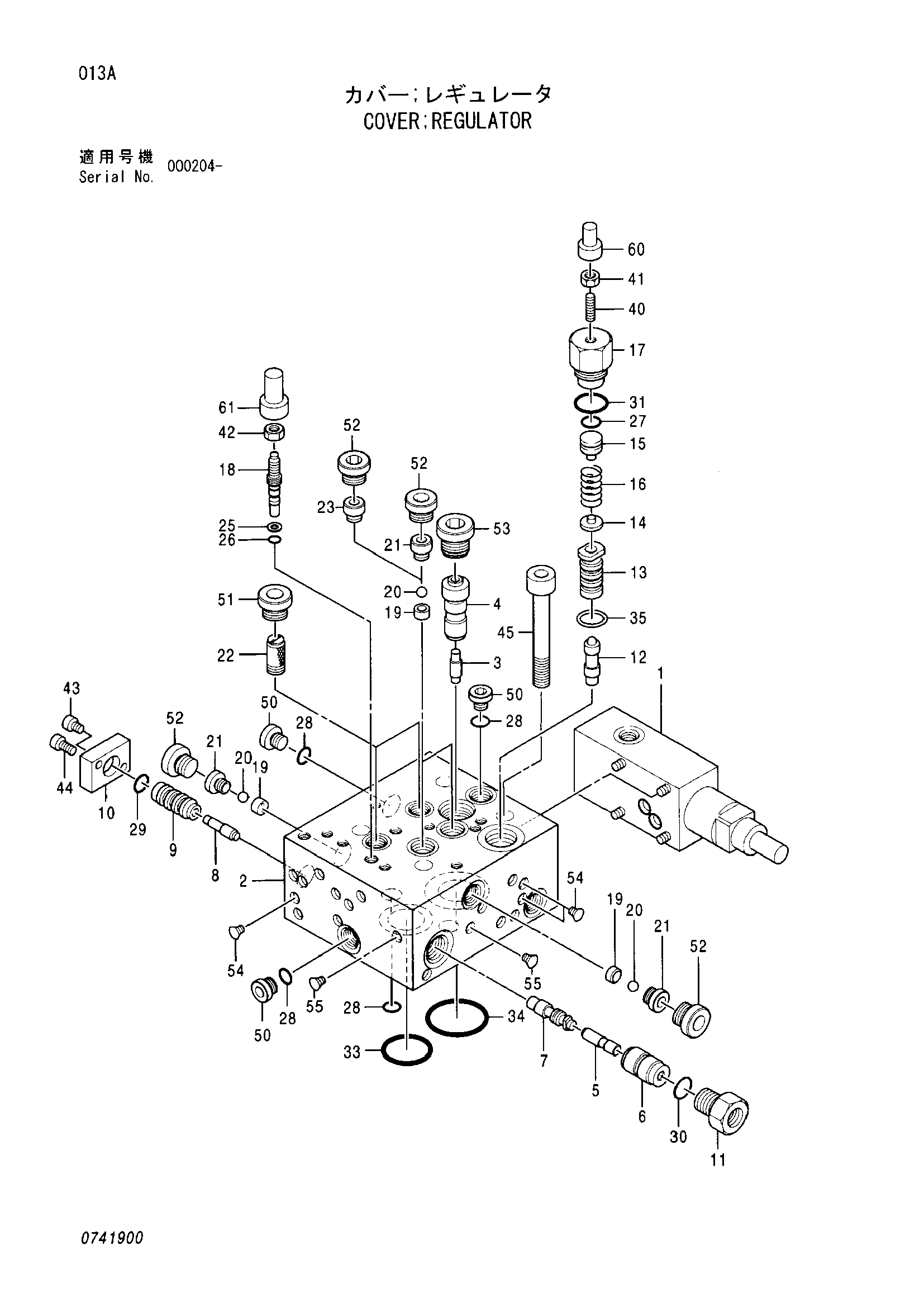

Заводская схема «Крышка регулятор» для HITACHI SCX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4347900 | Клапан тхроттле | 1 |
| 14 | 0215207 | Фиксатор | 1 |
| 15 | 0215208 | Фиксатор | 1 |
| 16 | 0626201 | Пружина | 1 |
| 17 | 0626202 | Направляющая | 1 |
| 18 | 0626203 | Винт регулировочный | 1 |
| 19 | 0349808 | Направляющая | 4 |
| 20 | 0349809 | Стальной шарик | 4 |
| 21 | 0349810 | Пробка | 3 |
| 22 | 0626204 | Фильтр | 2 |
| 23 | 0626205 | Пробка | 1 |
| 25 | 0626206 | Опорное кольцо | 1 |
| 26 | 4506405 | Уплотнительное кольцо | 1 |
| 27 | 933226 | Уплотнительное кольцо | 1 |
| 28 | 957366 | Уплотнительное кольцо | 2 |
| 29 | 4506412 | Уплотнительное кольцо | 1 |
| 30 | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 985099 | Уплотнительное кольцо | 1 |
| 33 | A811035 | Уплотнительное кольцо | 1 |
| 34 | A810045 | Уплотнительное кольцо | 1 |
| 35 | 0626207 | Регулировочная шайба 0.15 | 1 |
| 36 | 0754101 | Регулировочная шайба 0.5 | 3 |
| 40 | 0243301 | Винт | 1 |
| 41 | 0215224 | Гайка | 1 |
| 42 | 0350008 | Гайка | 1 |
| 43 | 0626208 | Болт с внутренним шестигранником | 1 |
| 44 | 0626209 | Болт с внутренним шестигранником | 2 |
| 45 | 0626210 | Болт с внутренним шестигранником | 4 |
| 50 | 0696003 | Пробка | 3 |
| 51 | 0231213 | Пробка | 2 |
| 52 | 0230126 | Пробка | 4 |
| 53 | 0230125 | Пробка | 1 |
| 60 | 0215225 | Колпачок | 1 |
| 61 | 0626211 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
