Башенный гусёк стрелы поситион индикатор устройство — HITACHI SCX900-2

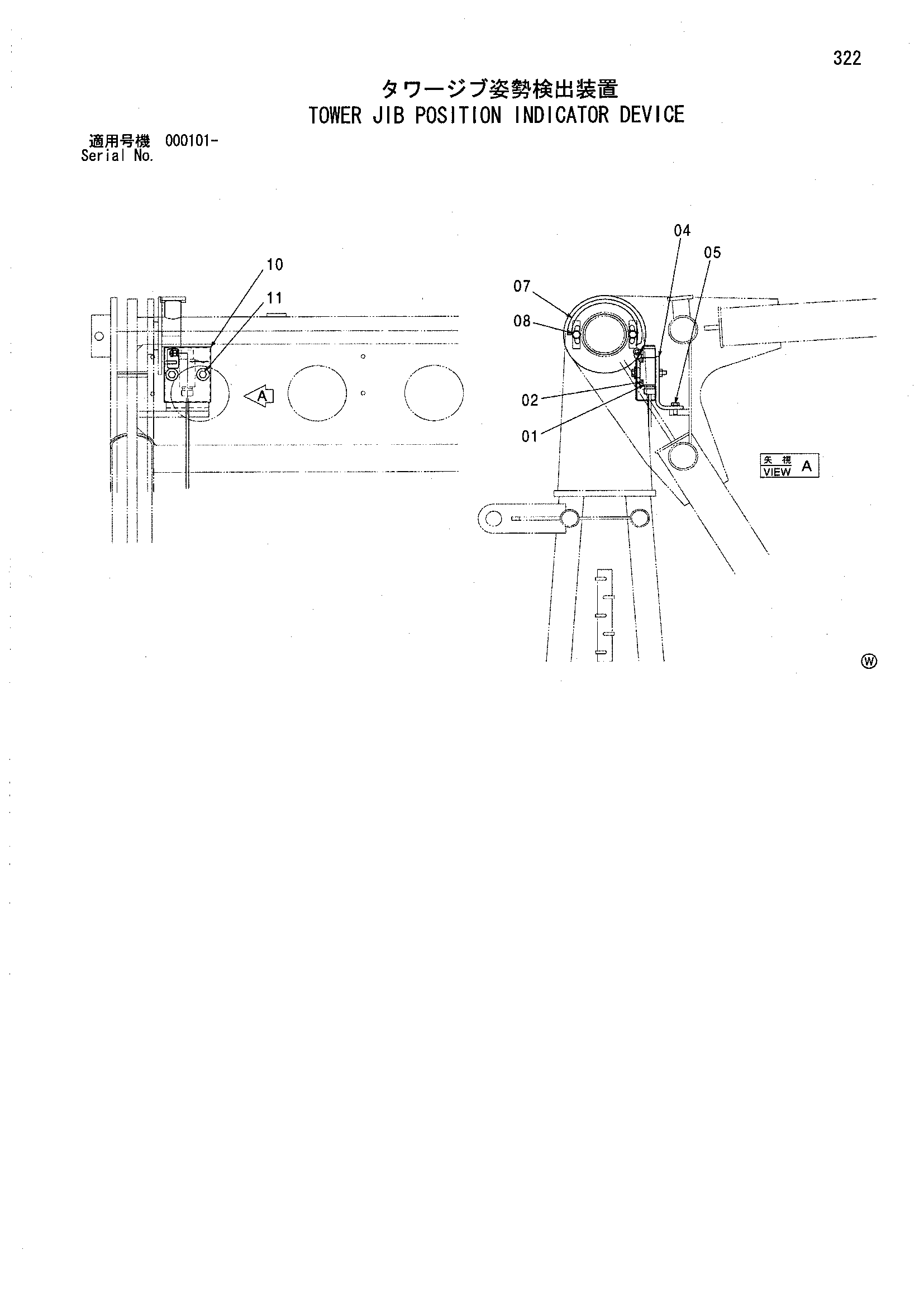

Заводская схема «Башенный гусёк стрелы поситион индикатор устройство» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617081 | Выключатель концевой | 1 |
| 02 | J450540 | Винт с шайбой | 4 |
| 04 | 9762093 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Плоская шайба | 1 |
| 07 | 8095126 | Ответная планка | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Плоская шайба | 1 |
| 10 | 8095362 | Крышка | 1 |
| 11 | J281080 | Болт с шайбой | 2 |
| 11A | J901080 | Болт | 1 |
| 11B | 4486055 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
