Пилотный детали (верхний) — HITACHI SCX900-2

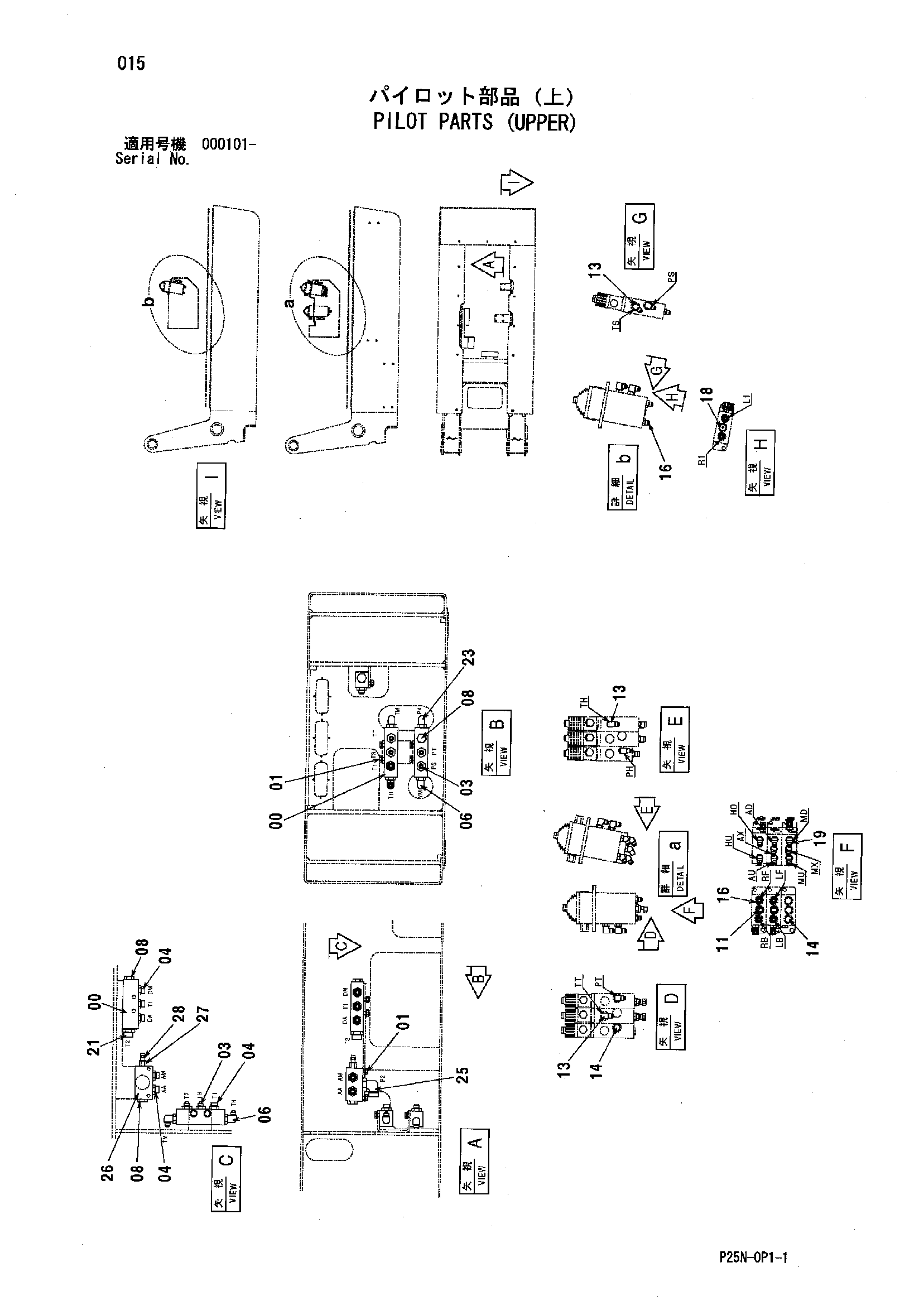

Заводская схема «Пилотный детали (верхний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099768 | Коллектор | 3 |
| 01 | J271020 | Болт с шайбой | 8 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852143 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853144 | Адаптер | 6 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 3 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A885004 | Пробка | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4436535 | Датчик давления | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 6 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9134110 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852223 | Угловой штуцер | 8 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4197530 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A853344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A853366 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 3103424 | Коллектор | 1 |
| 27 | 4138898 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4621434 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
