Скйвалк 6m — HITACHI SCX900-2

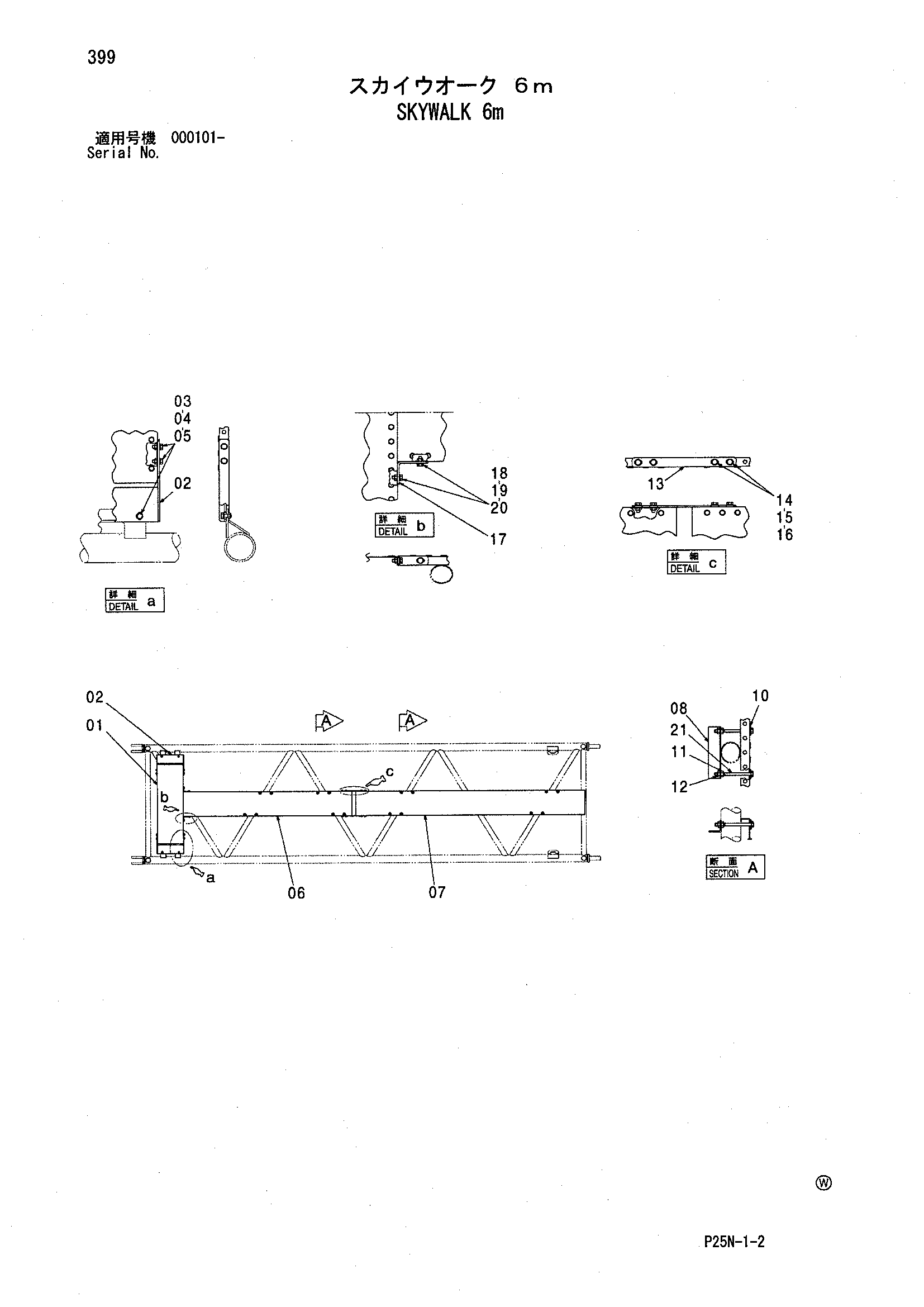

Заводская схема «Скйвалк 6m» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045191 | Скйвалк | 1 |
| 02 | 7045189 | Кронштейн | 2 |
| 03 | J901025 | Болт | 12 |
| 04 | A590110 | Плоская шайба | 12 |
| 05 | M660010 | U-образная гайка | 12 |
| 06 | 8095564 | Скйвалк | 1 |
| 07 | 7045192 | Скйвалк | 1 |
| 08 | 3100591 | Кронштейн | 8 |
| 10 | 4611494 | Шайба | 16 |
| 11 | J950010 | Гайка | 16 |
| 12 | M660010 | U-образная гайка | 16 |
| 13 | 3100584 | Кронштейн | 2 |
| 14 | J901025 | Болт | 8 |
| 15 | A590110 | Плоская шайба | 8 |
| 16 | M660010 | U-образная гайка | 8 |
| 17 | 4618069 | Кронштейн | 2 |
| 18 | J901025 | Болт | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | M660010 | U-образная гайка | 4 |
| 21 | J901004 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
