Направляющая каток — HITACHI SCX900-2

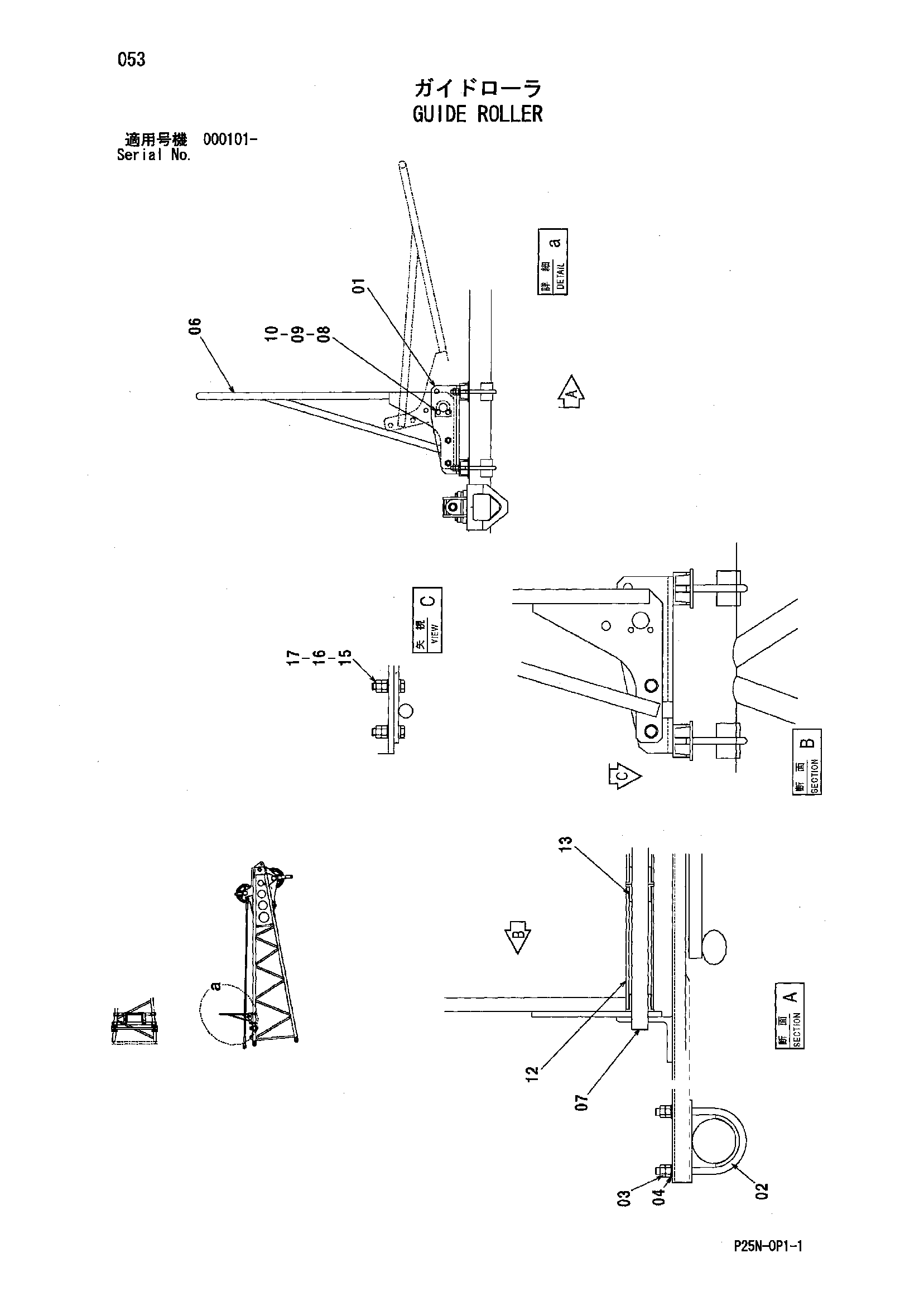

Заводская схема «Направляющая каток» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8097381 | Кронштейн | 1 |
| 02 | 9755664 | U-образный болт | 4 |
| 03 | J950016 | Гайка | 16 |
| 04 | A590116 | Плоская шайба | 8 |
| 06 | 8097382 | Направляющая каната | 1 |
| 07 | 4623597 | Мост | 1 |
| 08 | 4287461 | Стопорная пластина | 2 |
| 09 | J901220 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 12 | 4623598 | Ролик | 2 |
| 13 | 4142688 | Втулка | 4 |
| 15 | J901665 | Болт | 4 |
| 16 | A590116 | Плоская шайба | 8 |
| 17 | J950016 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
