Стрела хоистинг педаль — HITACHI SCX900-2

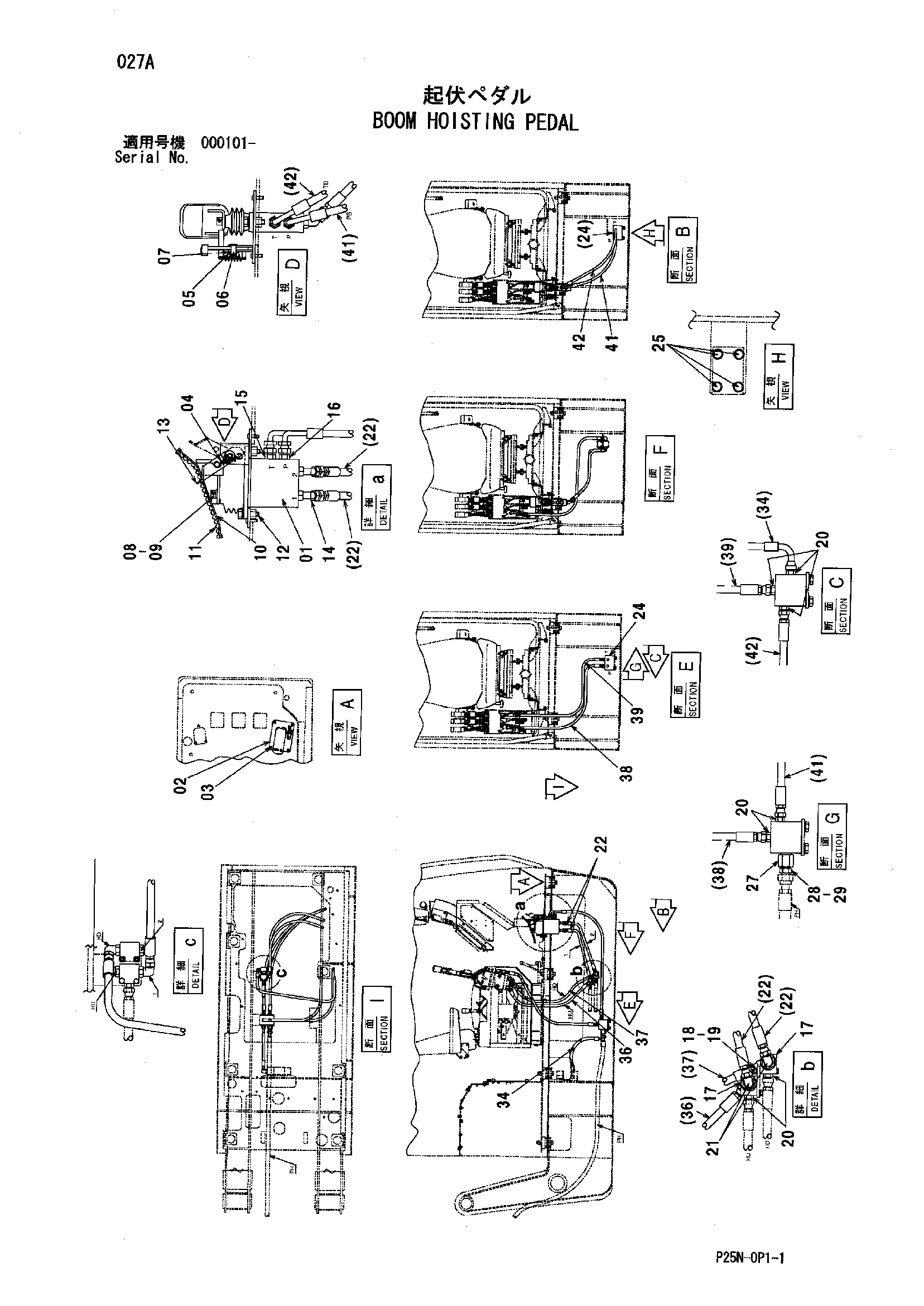

Заводская схема «Стрела хоистинг педаль» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4633748 | Пилотный клапан | 1 |
| 02 | 8100167 | Кронштейн | 1 |
| 03 | J650620 | Винт | 4 |
| 04 | 4279604 | Пружина | 1 |
| 05 | A763016 | Шплинт | 1 |
| 06 | 4287795 | Палец | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 08 | M341020 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 8065252 | Педаль | 1 |
| 11 | 4340159 | Крышка | 1 |
| 12 | J271035 | Болт с шайбой | 2 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8061258 | Ограничитель | 1 |
| 14 | 4200472 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4346499 | Фильтр | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 3099786 | Челночный клапан | 2 |
| 18 | J260650 | Болт с шайбой | 4 |
| 18A | J900650 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | M500605 | Гайка | 4 |
| 20 | A852123 | Адаптер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852323 | Угловой штуцер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4474667 | Шланг | 2 |
| 24 | 3064715 | Коллектор | 1 |
| 25 | J271016 | Болт с шайбой | 4 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4621470 | Переходник | 1 |
| 28 | 4198407 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 1 |
| 34 | 4213401 | Шланг | 1 |
| 36 | 4652127 | Шланг | 1 |
| 37 | 4652128 | Шланг | 1 |
| 38 | 4652129 | Шланг | 1 |
| 39 | 4652130 | Шланг | 1 |
| 41 | 4652131 | Шланг | 1 |
| 42 | 4652132 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
