Поворот блокировка — HITACHI SCX900-2

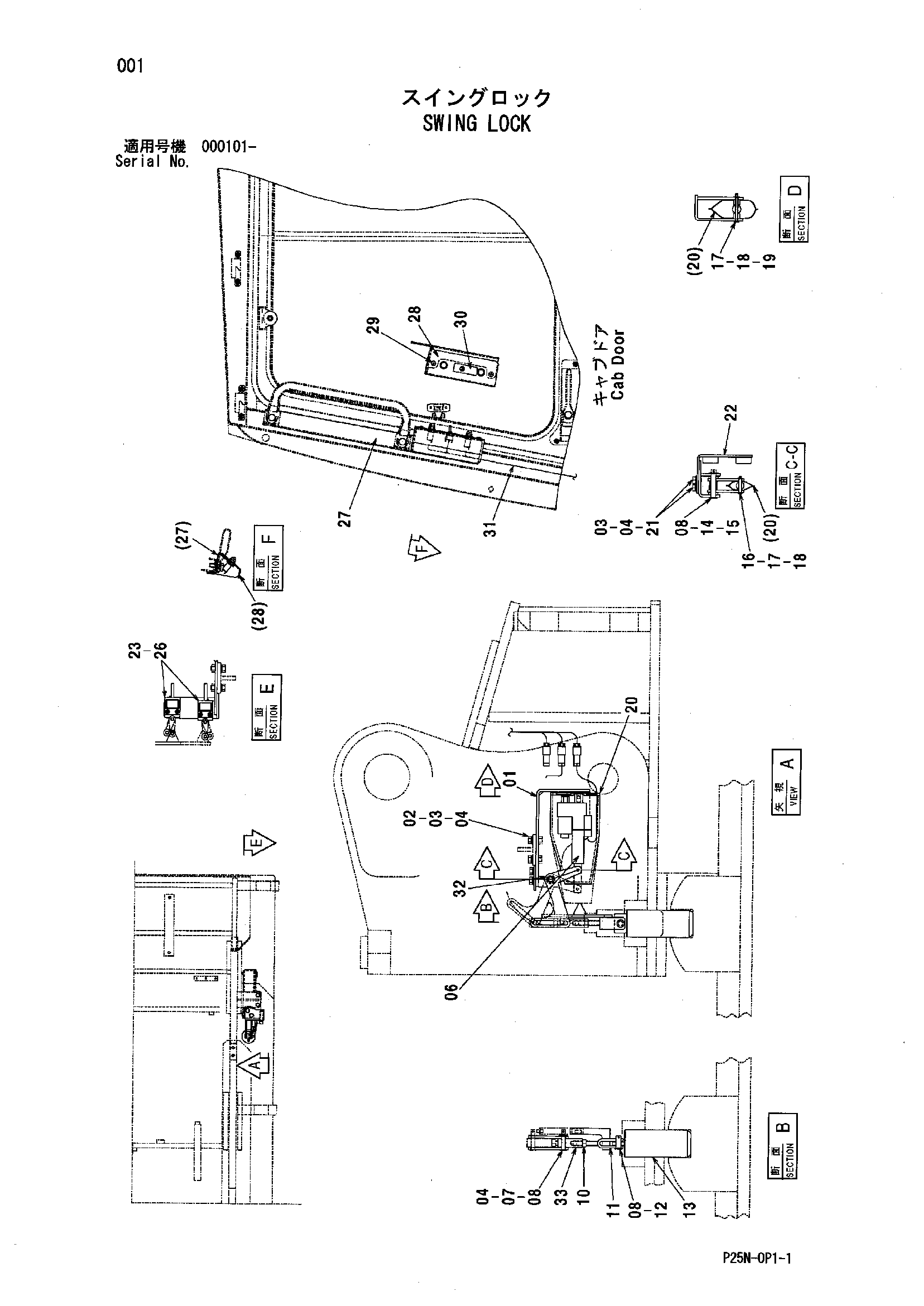

Заводская схема «Поворот блокировка» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8099665 | Кронштейн | 1 |
| 02 | J921030 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 5 |
| 06 | 9764042 | Гидроцилиндр | 1 |
| 07 | 433928 | Палец | 1 |
| 08 | A763025 | Шплинт | 3 |
| 10 | J950012 | Гайка | 1 |
| 11 | 8099801 | Концевой вилка | 1 |
| 12 | 4632886 | Палец | 1 |
| 13 | 9764012 | Стопорный палец | 1 |
| 14 | 4633221 | Палец | 1 |
| 15 | A590112 | Плоская шайба | 1 |
| 16 | 4633222 | Палец | 1 |
| 17 | A590106 | Плоская шайба | 2 |
| 18 | A761616 | Шплинт | 2 |
| 19 | 4633223 | Палец | 1 |
| 20 | 3104298 | Крышка гидроцилиндр. | 1 |
| 21 | J921016 | Болт | 2 |
| 22 | 4632854 | Кронштейн | 1 |
| 23 | 4633012 | Выключатель концевой | 2 |
| 26 | J460520 | Винт с шайбой | 4 |
| 27 | 8098868 | Кронштейн | 1 |
| 28 | 4629783 | Панель | 1 |
| 29 | J650512 | Винт | 2 |
| 30 | 4629832 | Панель | 1 |
| 31 | 3103853 | Жгут проводов | 1 |
| 32 | 8099836 | Рычаг | 1 |
| 33 | 4638070 | Концевой шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
