Гидрораспределитель — HITACHI SCX900-2

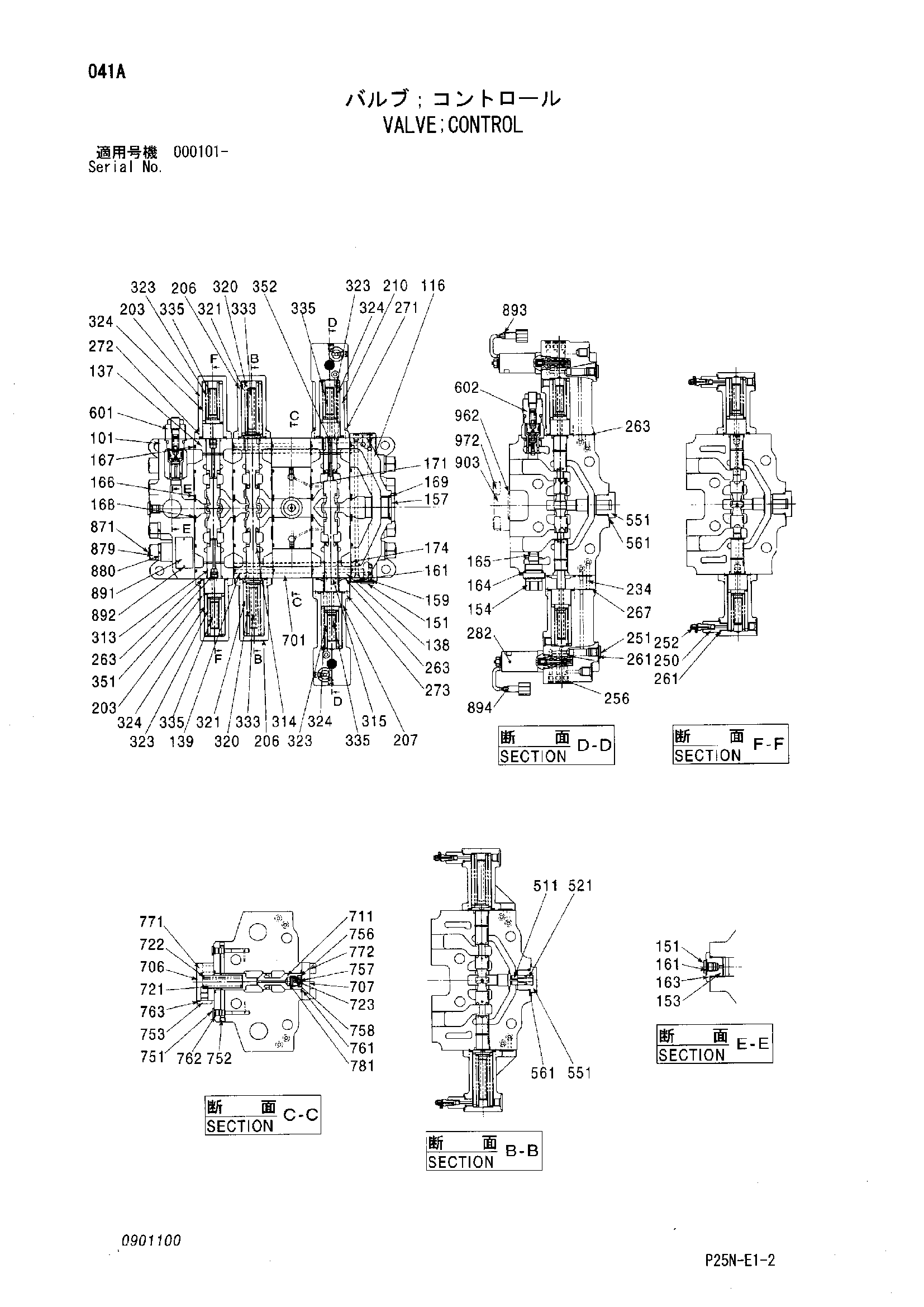

Заводская схема «Гидрораспределитель» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611248 | Гидрораспределитель | 1 | |
| 101 | 0900801 | Енд-сектион | 1 |
| 116 | 0782501 | Енд-сектион | 1 |
| 151 | 0629404 | Пробка | 2 |
| 153 | 0900803 | Пробка | 1 |
| 154 | 0901001 | Пробка | 1 |
| 157 | 0739802 | Пробка | 1 |
| 159 | 0175235 | Пробка | 7 |
| 161 | 957366 | Уплотнительное кольцо | 2 |
| 163 | 4506429 | Уплотнительное кольцо | 1 |
| 164 | 4506424 | Уплотнительное кольцо | 1 |
| 165 | 4297379 | Уплотнительное кольцо | 1 |
| 166 | 970860 | Уплотнительное кольцо | 5 |
| 167 | 970860 | Уплотнительное кольцо | 10 |
| 168 | 4509182 | Уплотнительное кольцо | 5 |
| 169 | 4037889 | Уплотнительное кольцо | 1 |
| 171 | 4506406 | Уплотнительное кольцо | 2 |
| 174 | 4506408 | Уплотнительное кольцо | 16 |
| 203 | 0728903 | Крышка | 2 |
| 206 | 0782502 | Крышка | 2 |
| 207 | 0901002 | Крышка | 1 |
| 210 | 0901004 | Крышка | 1 |
| 234 | 0901005 | Пластина | 1 |
| 250 | 0901006 | Сиденье клапан | 4 |
| 251 | 0629404 | Пробка | 2 |
| 252 | 0901101 | Клапан | 4 |
| 256 | 0175235 | Пробка | 8 |
| 261 | 957366 | Уплотнительное кольцо | 6 |
| 263 | A811040 | Уплотнительное кольцо | 7 |
| 267 | 4506408 | Уплотнительное кольцо | 10 |
| 271 | 0782505 | Болт с внутренним шестигранником | 4 |
| 272 | 0173608 | Болт с внутренним шестигранником | 16 |
| 273 | M340640 | Болт с внутренним шестигранником | 4 |
| 282 | 0901007 | Электромагнитный клапан | 2 |
| 320 | 0901008 | Пружина | 2 |
| 321 | 0901009 | Пружина | 2 |
| 323 | 0901012 | Пружина | 4 |
| 324 | 0901013 | Пружина | 4 |
| 333 | 0901014 | Седло пружины | 2 |
| 335 | 0900806 | Седло пружины | 4 |
| 351 | 94-2010 | Пробка | 2 |
| 352 | 0175235 | Пробка | 1 |
| 511 | 0272415 | Тарельчатый клапан | 1 |
| 521 | 0272416 | Пружина | 1 |
| 551 | 0272417 | Колпачок | 3 |
| 561 | 4506430 | Уплотнительное кольцо | 3 |
| 601 | 0901016 | Предохранительный клапан | 1 |
| 602 | 0901017 | Предохранительный клапан | 1 |
| 706 | 0697606 | Крышка | 1 |
| 707 | 0697607 | Крышка | 1 |
| 721 | 0697608 | Пружина | 1 |
| 722 | 0697609 | Пружина | 1 |
| 723 | 0901018 | Пружина | 1 |
| 751 | 0719004 | Пробка | 2 |
| 752 | 0175235 | Пробка | 2 |
| 753 | 0125804 | Пробка | 1 |
| 756 | 0901019 | Пробка | 1 |
| 757 | 0901020 | Тхроттле | 1 |
| 758 | 0185206 | Шарик | 1 |
| 761 | 4506430 | Уплотнительное кольцо | 2 |
| 762 | 4506408 | Уплотнительное кольцо | 2 |
| 763 | 4506416 | Уплотнительное кольцо | 1 |
| 771 | 0102438 | Болт с внутренним шестигранником | 4 |
| 772 | M341025 | Болт с внутренним шестигранником | 4 |
| 871 | 0629420 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
| 893 | 0740106 | Лента | 1 |
| 894 | 0740107 | Лента | 1 |
| 903 | 0272420 | Фланец | 1 |
| 962 | A811040 | Уплотнительное кольцо | 1 |
| 972 | M341232 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
