Противовес опора — HITACHI SCX900-2

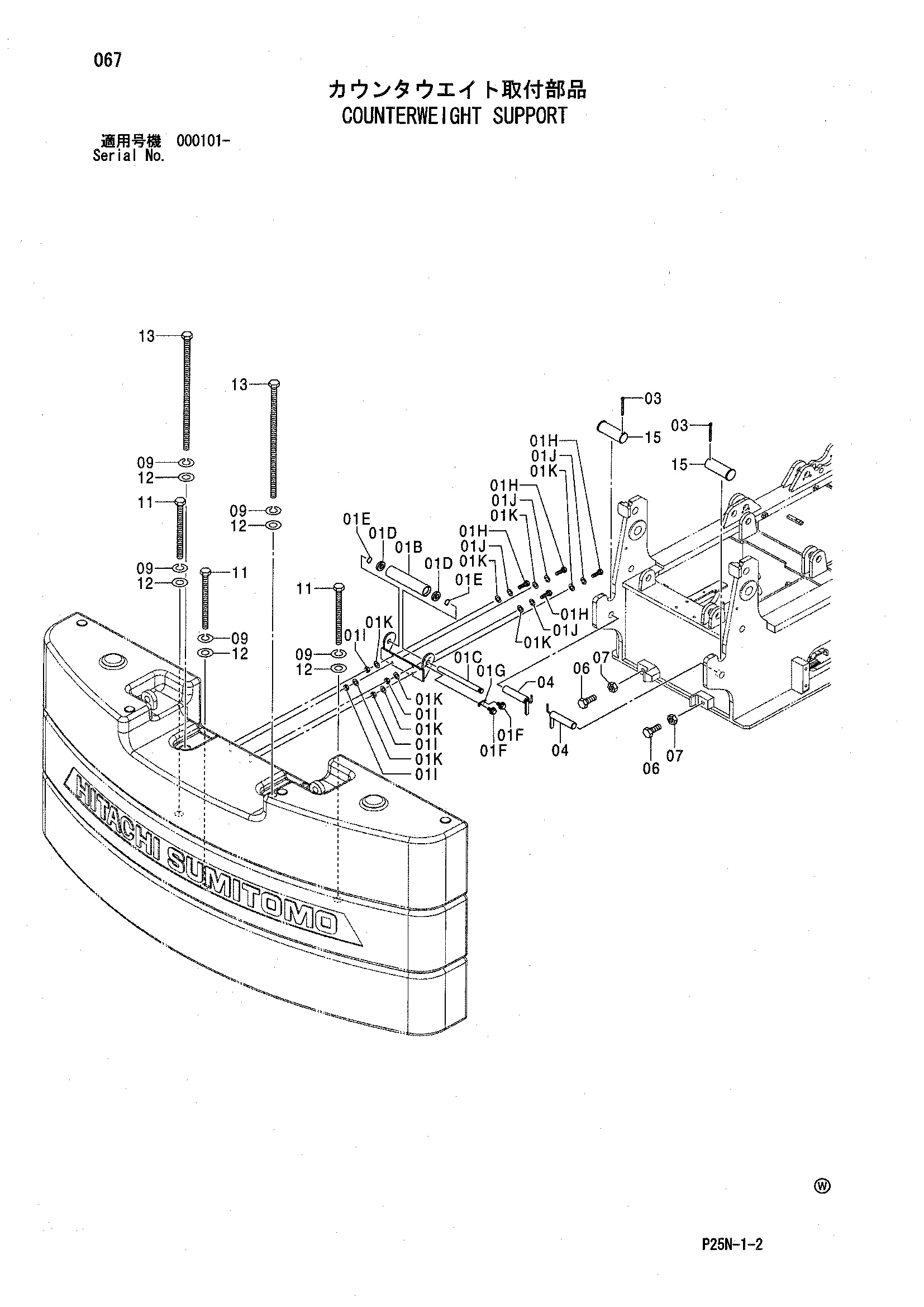

Заводская схема «Противовес опора» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9230210 | Направляющая каток в сборе | 1 |
| 01A | 7044891 | Кронштейн | 1 |
| 01B | 3099960 | Ролик | 1 |
| 01C | 3099961 | Палец | 1 |
| 01D | 971195 | Шариковый подшипник | 2 |
| 01E | 962002 | Стопорное кольцо | 2 |
| 01F | J271016 | Болт с шайбой | 2 |
| 01FA | J901016 | Болт | 1 |
| 01FB | J222010 | Шайба | 1 |
| 01G | 4607501 | Стопорная пластина | 1 |
| 01H | J901650 | Болт | 4 |
| 01I | J950016 | Гайка | 4 |
| 01J | A590916 | Пружинная шайба | 4 |
| 01K | A590116 | Плоская шайба | 8 |
| 03 | A761302 | Шплинт | 2 |
| 04 | 9761144 | Палец | 2 |
| 06 | J923090 | Болт | 2 |
| 07 | J951030 | Гайка | 2 |
| 09 | J257130 | Пружинная шайба | 5 |
| 11 | 3100007 | Болт | 3 |
| 12 | 4174841 | Шайба | 5 |
| 13 | 4615615 | Болт | 2 |
| 15 | 4621740 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
