Подъём трубопроводы (задний) — HITACHI SCX900-2

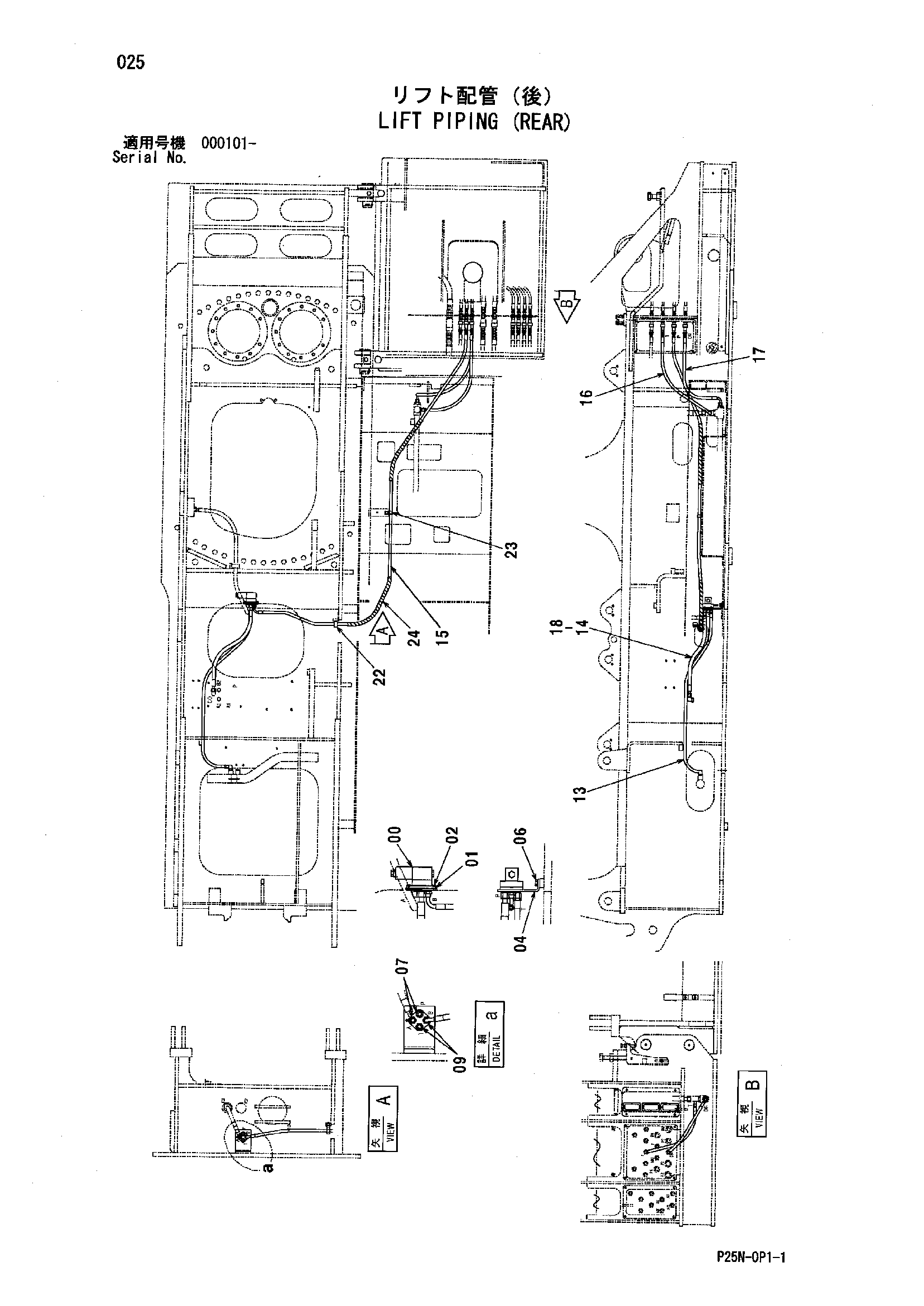

Заводская схема «Подъём трубопроводы (задний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333059 | Электромагнитный клапан | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780616 | Болт с внутренним шестигранником | 2 |
| 04 | 4635227 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4200655 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4304996 | Шланг | 1 |
| 14 | 4312284 | Шланг | 1 |
| 15 | 4315363 | Шланг | 1 |
| 16 | 4304992 | Шланг | 1 |
| 17 | 4291315 | Шланг | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 22 | 4190291 | Зажим | 1 |
| 23 | 4190273 | Зажим | 1 |
| 24 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
