Поворот блокировка — HITACHI SCX900-2

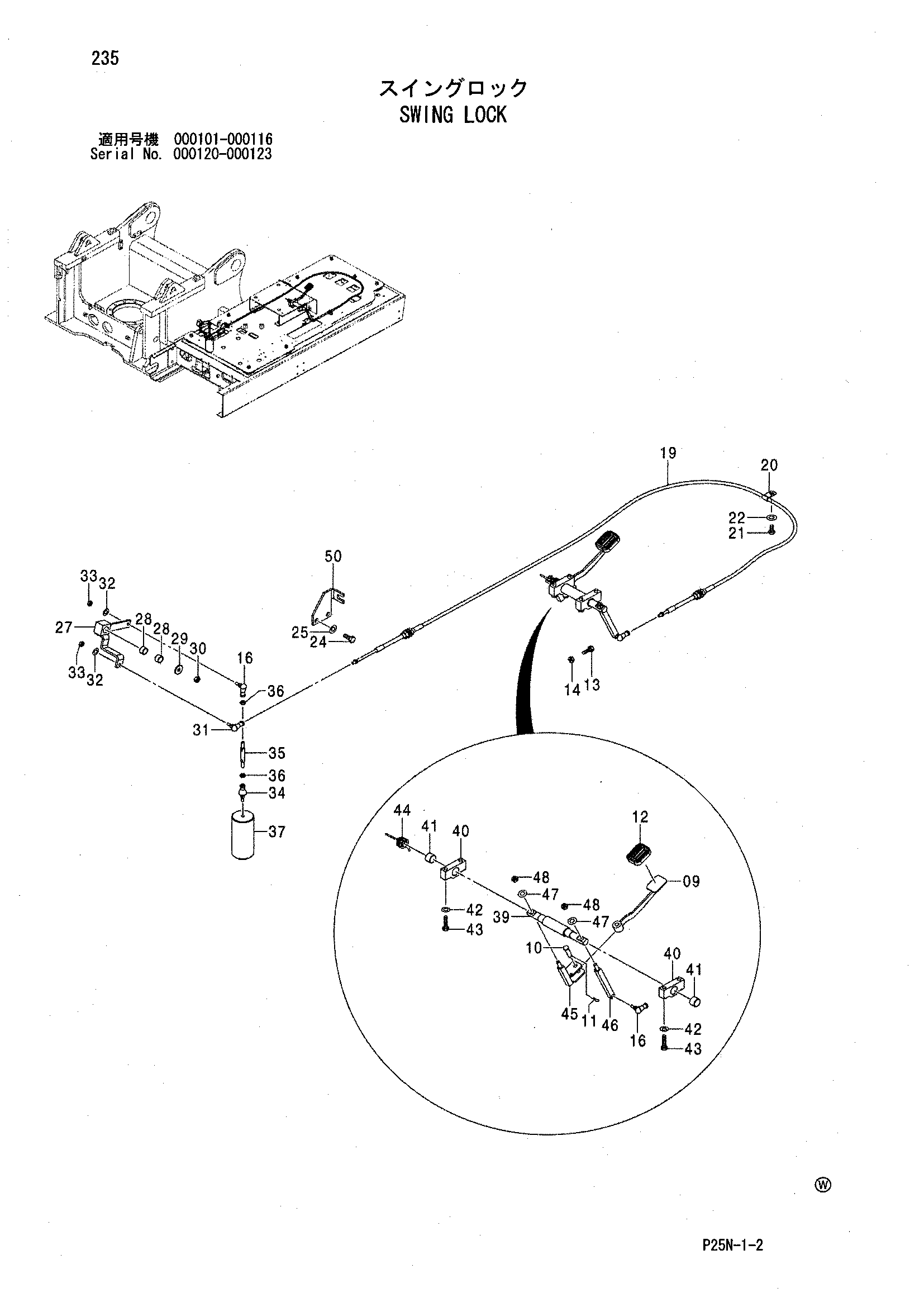

Заводская схема «Поворот блокировка» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 9761385 | Педаль | 1 |
| 10 | 4345962 | Палец | 1 |
| 11 | A764020 | Шплинт | 1 |
| 12 | 2050526 | Крышка резиновый | 1 |
| 13 | J901035 | Болт | 1 |
| 14 | J950010 | Гайка | 1 |
| 16 | 4056018 | Шарнир | 2 |
| 19 | 4609158 | Трос управления | 1 |
| 20 | 4190261 | Зажим | 1 |
| 21 | J901020 | Болт | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 24 | J901225 | Болт | 2 |
| 25 | A590112 | Плоская шайба | 2 |
| 27 | 9761386 | Рычаг | 1 |
| 28 | 4075781 | Втулка | 2 |
| 29 | J217083 | Шайба | 1 |
| 30 | J950010 | Гайка | 1 |
| 31 | 4056018 | Шарнир | 1 |
| 32 | A590108 | Плоская шайба | 1 |
| 33 | J950008 | Гайка | 1 |
| 34 | 4303296 | Шарнир | 1 |
| 35 | 4608974 | Шток | 1 |
| 36 | J950008 | Гайка | 2 |
| 37 | 4608973 | Стопорный палец | 1 |
| 39 | 4614670 | Мост | 1 |
| 40 | 4614672 | Педестал | 2 |
| 41 | 4614675 | Втулка | 2 |
| 42 | A590110 | Плоская шайба | 4 |
| 43 | J901045 | Болт | 4 |
| 44 | 4614673 | Пружина торсион | 1 |
| 45 | 9761891 | Рычаг | 1 |
| 46 | 4614671 | Рычаг | 1 |
| 47 | A590110 | Плоская шайба | 2 |
| 48 | J950010 | Гайка | 2 |
| 50 | 4614674 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
