Ретракт оборудование — HITACHI SCX900-2

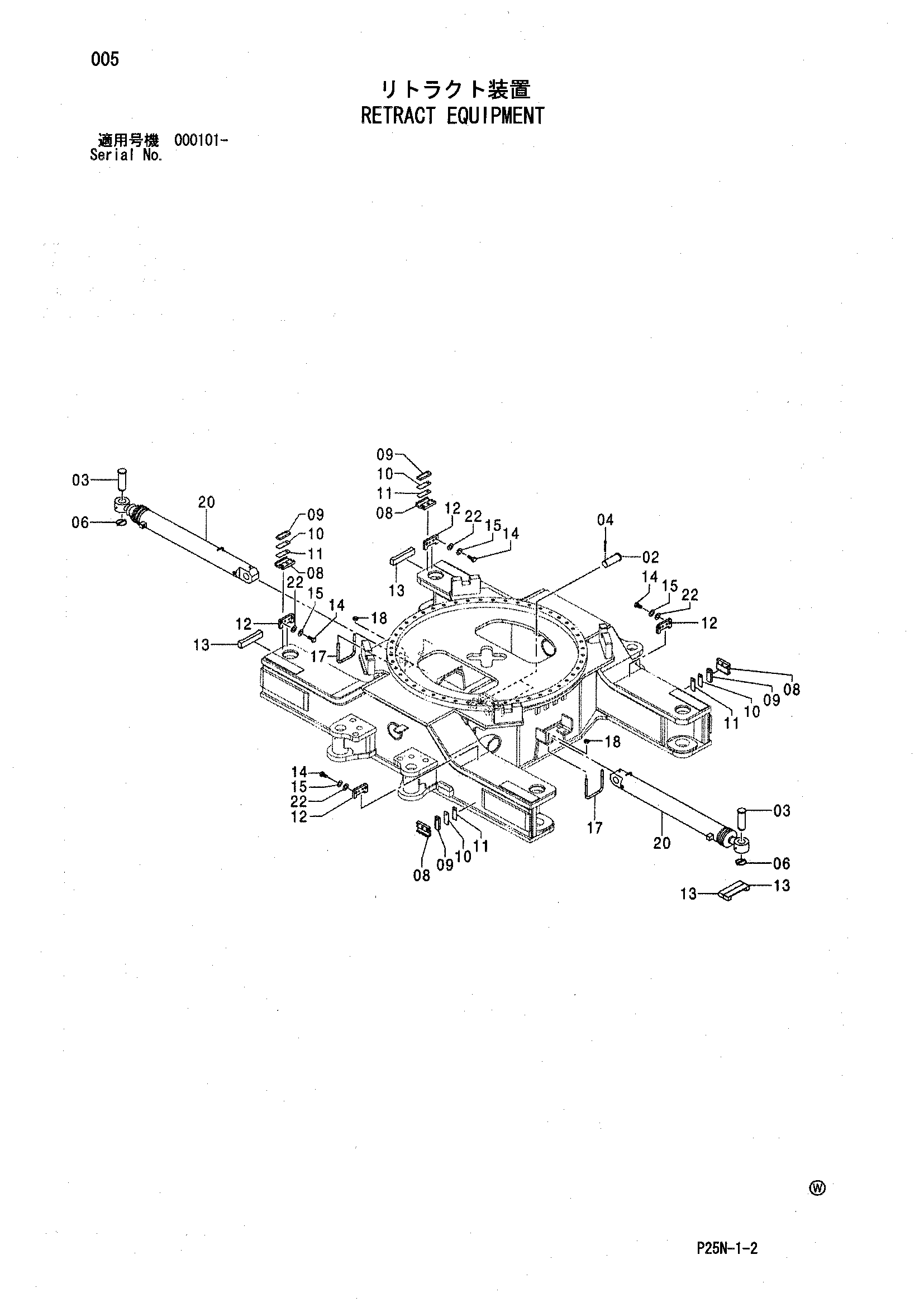

Заводская схема «Ретракт оборудование» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231266 | Ретракт оборудование | 1 | |
| 02 | 4609225 | Палец | 2 |
| 03 | 9761391 | Палец | 2 |
| 04 | A761000 | Шплинт | 2 |
| 06 | 9701925 | Палец кольцо | 2 |
| 08 | 4609327 | Блок | 4 |
| 09 | 4609326 | Блок | 4 |
| 10 | 4609325 | Проставка | 8 |
| 11 | 4609324 | Проставка | 12 |
| 12 | 4609323 | Пластина | 4 |
| 13 | 4609322 | Пластина | 4 |
| 14 | J921650 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 17 | 3100179 | U-образный болт | 2 |
| 18 | M660020 | U-образная гайка | 4 |
| 20 | 4613623 | Гидроцилиндр. масляный | 2 |
| 22 | J222016 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
