Виде-англе канатный блок блок — HITACHI SCX900-2

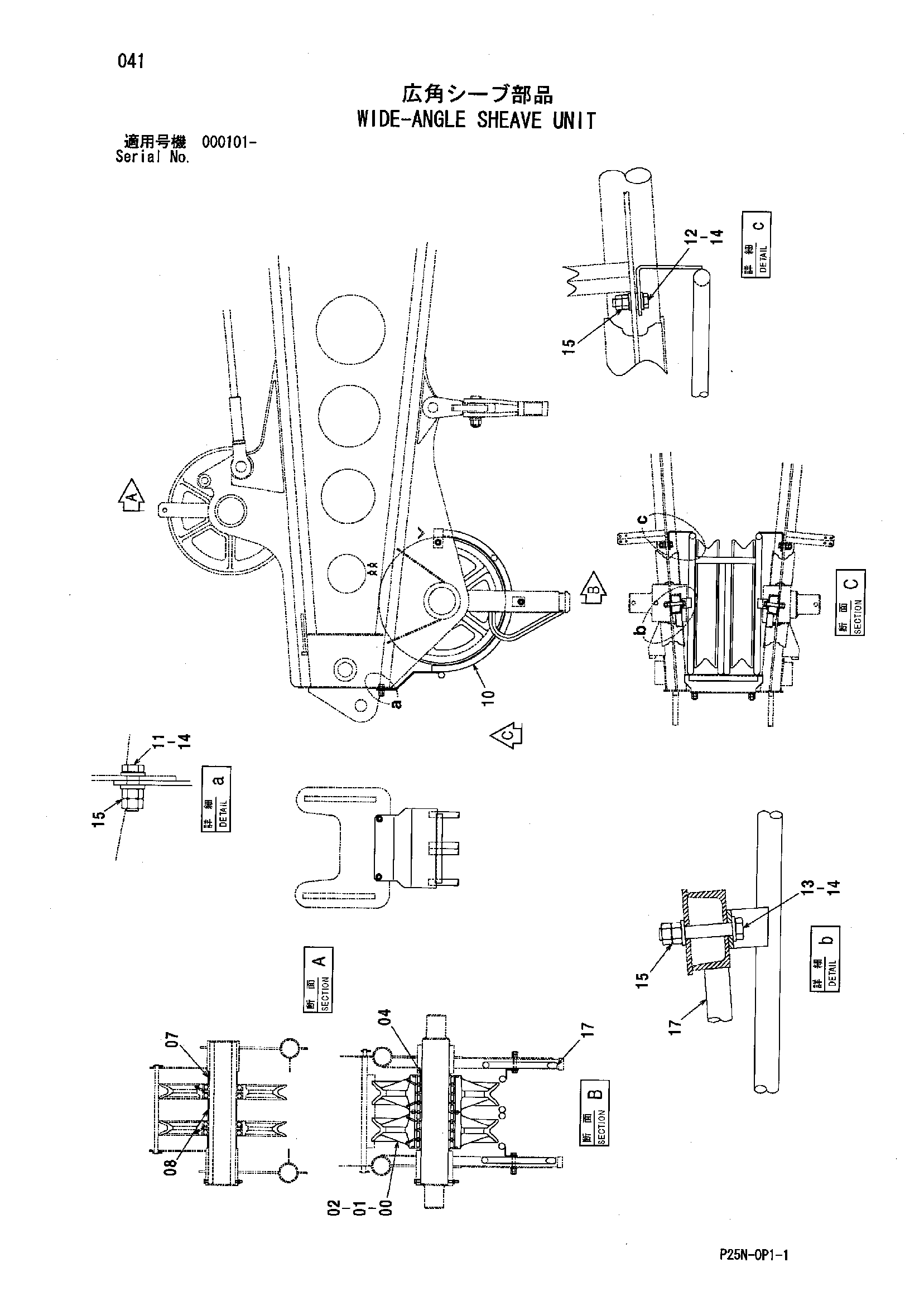

Заводская схема «Виде-англе канатный блок блок» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032772 | Канатный блок наконечник | 2 |
| 01 | 3098167 | Подшипник. каток | 4 |
| 02 | J75481 | Пресс-маслёнка | 4 |
| 04 | 3100173 | Проставка | 2 |
| 07 | 4609240 | Проставка | 2 |
| 08 | 4636265 | Проставка | 1 |
| 10 | 7048372 | Направляющая каната | 1 |
| 11 | J901650 | Болт | 2 |
| 12 | J901660 | Болт | 2 |
| 13 | J901600 | Болт | 2 |
| 14 | J222016 | Шайба | 14 |
| 15 | J950016 | Гайка | 12 |
| 17 | 4636320 | Направляющая | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
