Башенный кран ропес — HITACHI SCX900-2

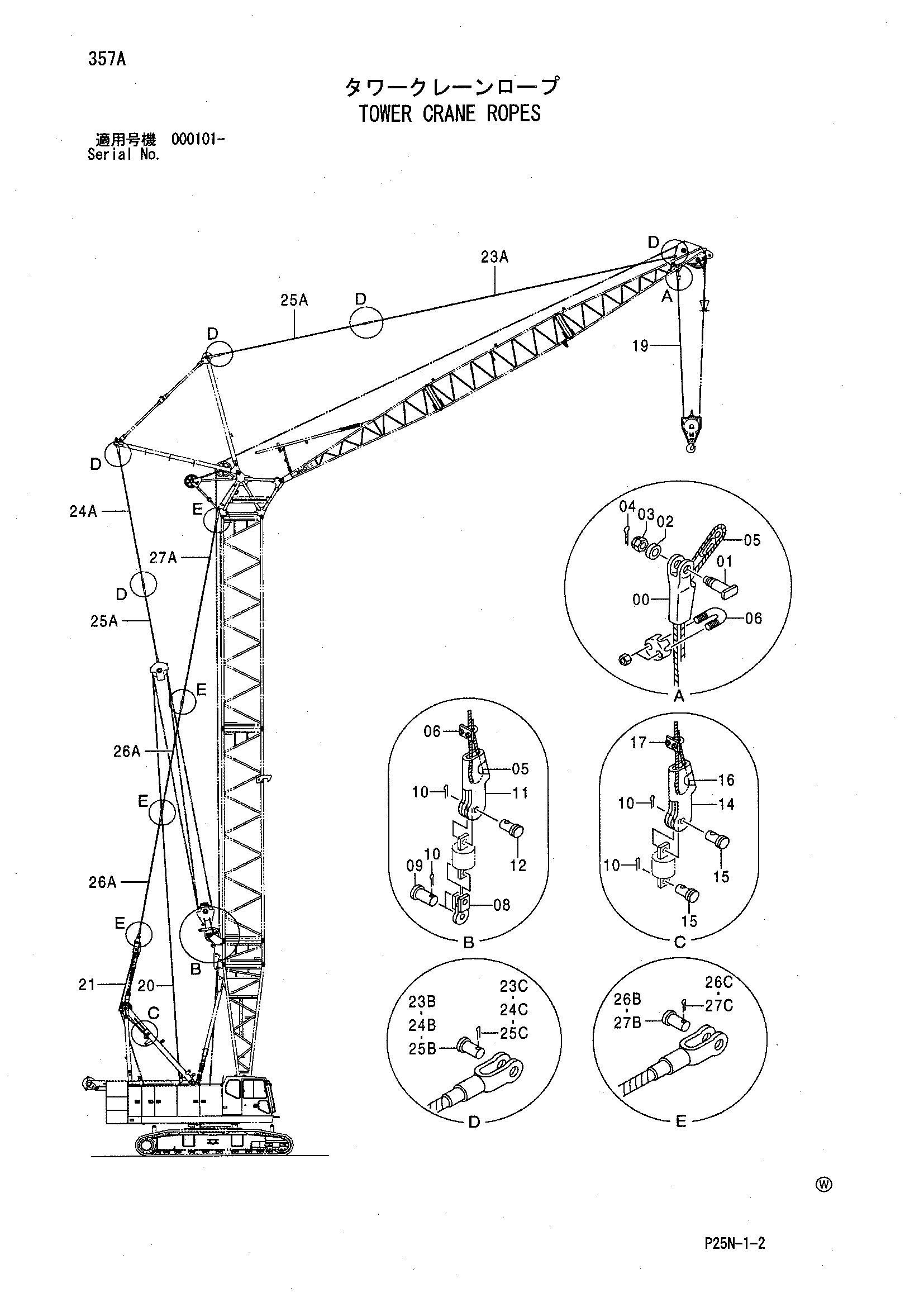

Заводская схема «Башенный кран ропес» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 1 |
| 01 | 4387083 | Палец | 1 |
| 02 | 4114408 | Шайба | 1 |
| 03 | 4137247 | Корончатая гайка | 1 |
| 04 | A766063 | Шплинт | 1 |
| 05 | 4097430 | Ведге | 2 |
| 06 | 94-2909 | Зажим провод | 2 |
| 08 | 9761984 | Тяга | 1 |
| 09 | 4615892 | Палец | 2 |
| 10 | A768080 | Шплинт | 5 |
| 11 | 3101272 | Разъём канат | 1 |
| 12 | 4615891 | Палец | 1 |
| 14 | 3100024 | Разъём канат | 1 |
| 15 | 4608922 | Палец | 2 |
| 16 | 4340392 | Ведге | 1 |
| 17 | 94-2907 | Зажим канат | 1 |
| 19 | 4410733 | Канат провод | 1 |
| 20 | 4426144 | Канат провод | 1 |
| 21 | 4610517 | Канат провод | 1 |
| 23 | 9236422 | Канат подвесной 12.65M | 2 |
| 23A | 8095135 | Канат подвесной | 1 |
| 23B | 3101399 | Палец | 2 |
| 23C | A768063 | Шплинт | 2 |
| 24 | 9236451 | Канат подвесной 9.00M | 2 |
| 24A | 8095229 | Канат подвесной | 1 |
| 24B | 3101399 | Палец | 1 |
| 24C | A768063 | Шплинт | 1 |
| 25 | 9236457 | Канат подвесной 3.00M | 4 |
| 25A | 8095277 | Канат подвесной | 1 |
| 25B | 3101399 | Палец | 1 |
| 25C | A768063 | Шплинт | 1 |
| 25 | 9236455 | Канат подвесной 6.00M | 6 |
| 25A | 8095228 | Канат подвесной | 1 |
| 25B | 3101399 | Палец | 1 |
| 25C | A768063 | Шплинт | 1 |
| 25 | 9236451 | Канат подвесной 9.00M | 4 |
| 25A | 8095229 | Канат подвесной | 1 |
| 25B | 3101399 | Палец | 1 |
| 25C | A768063 | Шплинт | 1 |
| 26 | 9174465 | Канат подвесной 9.00M | 4 |
| 26A | 8093894 | Канат подвесной | 1 |
| 26B | 4403399 | Палец | 1 |
| 26C | A761090 | Шплинт | 1 |
| 27 | 9174463 | Канат подвесной 3.00M | 2 |
| 27A | 8073892 | Канат подвесной | 1 |
| 27B | 4403399 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
| 27 | 9174464 | Канат подвесной 6.00M | 2 |
| 27A | 8073893 | Канат подвесной | 1 |
| 27B | 4403399 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
| 27 | 9174465 | Канат подвесной 9.00M | 2 |
| 27A | 8073894 | Канат подвесной | 1 |
| 27B | 4403399 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
