Электрооборудование (слевинг рама) — HITACHI SCX900-2

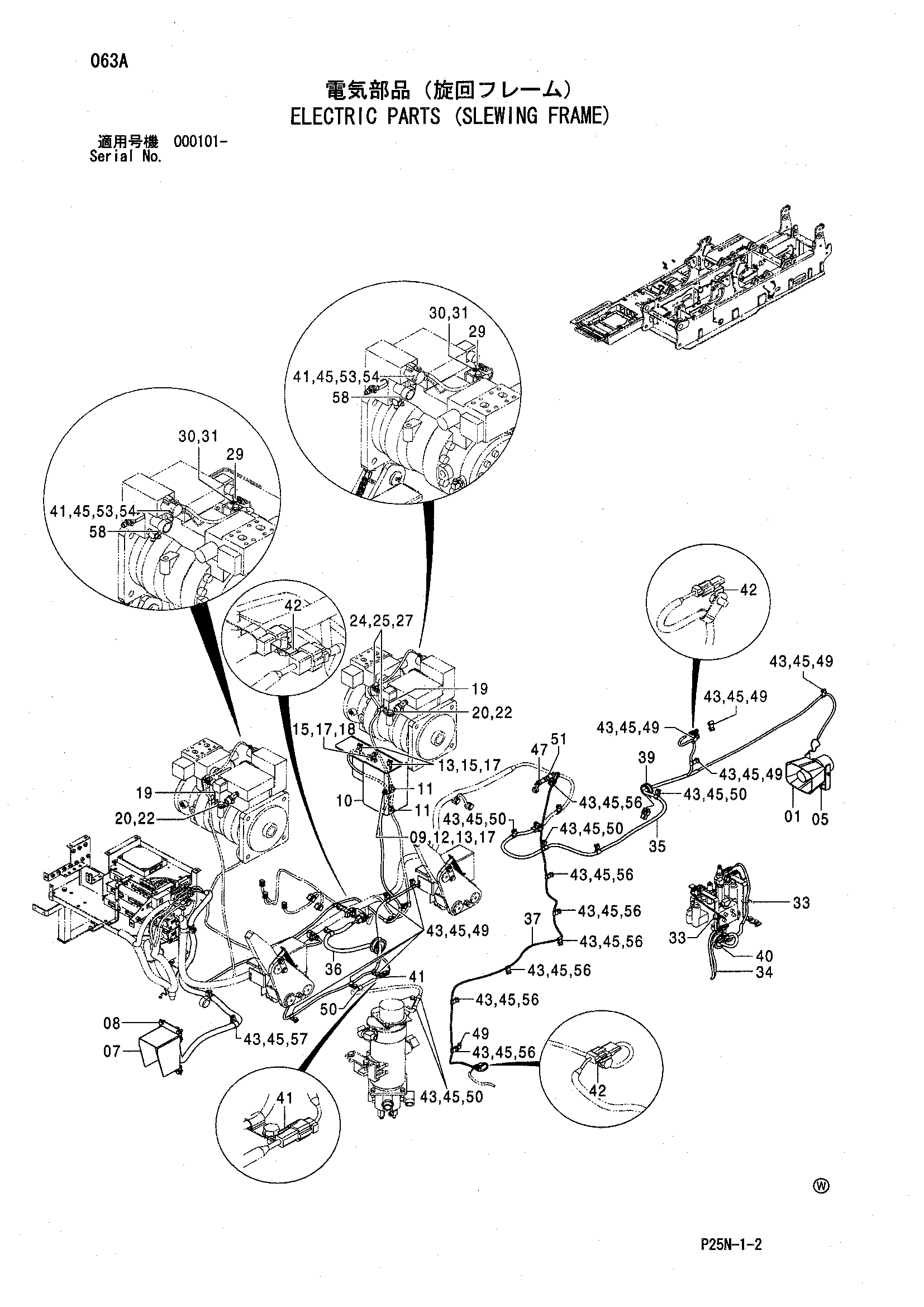

Заводская схема «Электрооборудование (слевинг рама)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4470519	Динамик	1
05	J260825	Болт с шайбой	2
05A	J900825	Болт	1
05B	A590108	Плоская шайба	1
07	4615815	Короб клемма	1
08	J271020	Болт с шайбой	4
08A	J901020	Болт	1
08B	J222010	Плоская шайба	1
09	J950010	Гайка	1
10	8095116	Кронштейн	1
11	J271220	Болт с шайбой	2
11A	J901220	Болт	1
11B	J222012	Плоская шайба	1
12	J901016	Болт	1
13	4190272	Зажим	4
15	J901016	Болт	3
17	A590110	Плоская шайба	5
18	4336875	Кронштейн	1
19	4615736	Кронштейн	2
20	J901625	Болт	2
22	A590116	Плоская шайба	2
24	4190272	Зажим	4
25	J901016	Болт	4
27	A590110	Плоская шайба	4
29	4336874	Кронштейн	2
30	M430610	Винт	2
31	A590106	Плоская шайба	2
33	4055311	Ленточный зажим	2
34	3101774	Жгут проводов	1
35	3101776	Жгут проводов	1
36	3101777	Жгут проводов	1
37	4617212	Жгут проводов	1
39	4200176	Резиновая втулка	1
40	4338858	Резиновая втулка	2
41	4257159	Кронштейн	3
42	4336875	Кронштейн	1
43	J901016	Болт	23
45	A590110	Плоская шайба	25
47	4620694	Пробка	1
49	4190272	Зажим	10
50	4190253	Зажим	6
51	4190274	Зажим	1
53	J271020	Болт с шайбой	2
53A	J901020	Болт	1
53B	J222010	Плоская шайба	1
54	J950010	Гайка	2
56	4190271	Зажим	7
57	4192035	Зажим	2
58	4190264	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
