Пилотный клапан — HITACHI SCX900-2

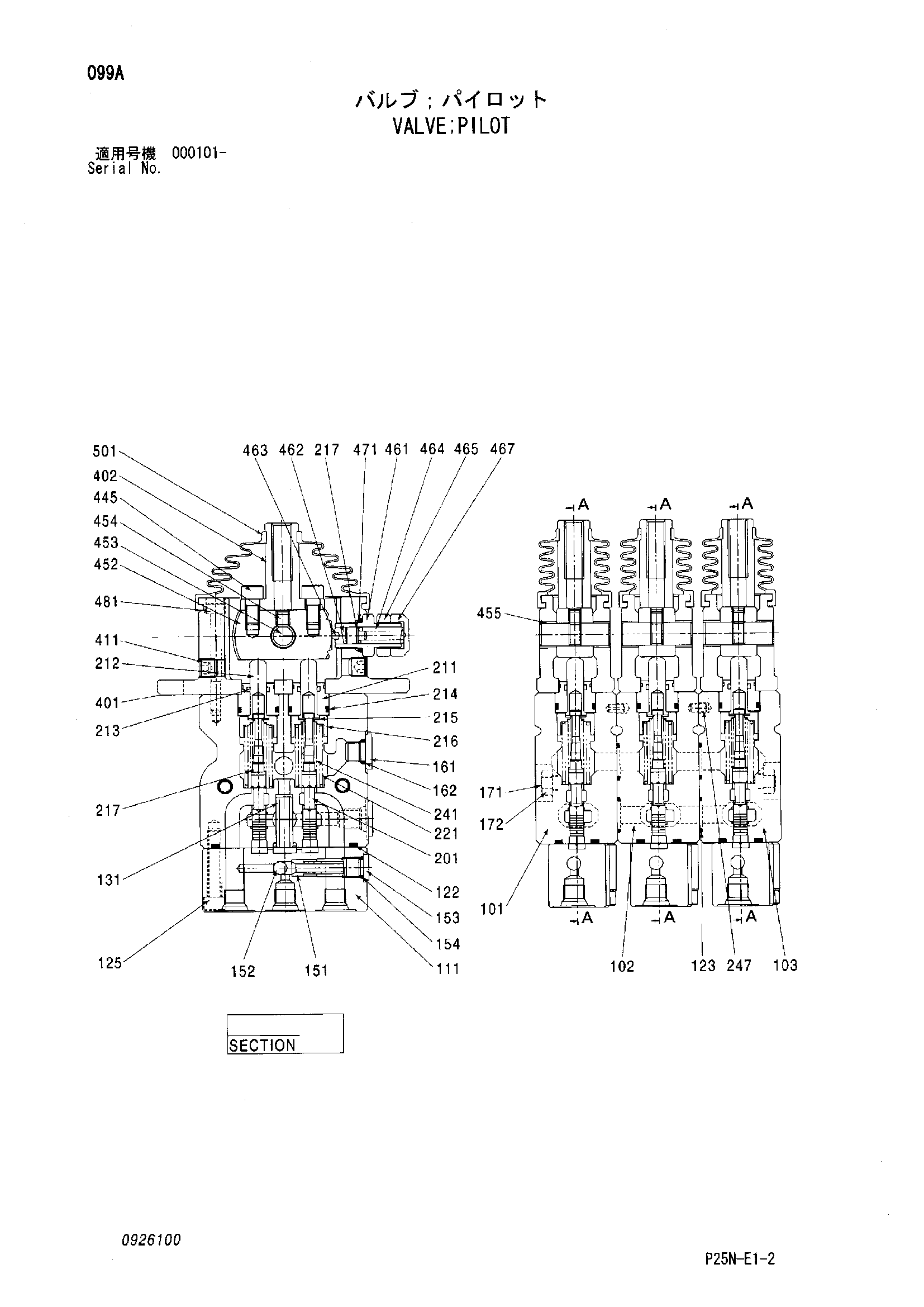

Заводская схема «Пилотный клапан» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605089 | Пилотный клапан | 1 | |
| 111 | 0904601 | Пластина | 3 |
| 122 | A811060 | Уплотнительное кольцо | 3 |
| 123 | 4506418 | Уплотнительное кольцо | 4 |
| 125 | 0135602 | Болт с внутренним шестигранником | 6 |
| 131 | 0628904 | Втулка | 3 |
| 151 | 0904602 | Лист | 3 |
| 152 | 0103528 | Стальной шарик | 3 |
| 153 | 0904603 | Пробка | 3 |
| 154 | 4506320 | Уплотнительное кольцо | 3 |
| 161 | 0629404 | Пробка | 3 |
| 162 | 957366 | Уплотнительное кольцо | 3 |
| 171 | 0873301 | Болт | 2 |
| 172 | 0100095 | Гайка | 4 |
| 211 | 0629003 | Пробка | 6 |
| 212 | 0628907 | Шток | 6 |
| 213 | 0628908 | Уплотнение | 6 |
| 214 | 4506420 | Уплотнительное кольцо | 6 |
| 215 | 0428906 | Шайба | 12 |
| 216 | 0904604 | Седло пружины | 6 |
| 217 | 0428907 | Шайба | 12 |
| 221 | 0925902 | Пружина | 6 |
| 241 | 0926101 | Пружина | 6 |
| 247 | 4101345 | Пружинный штифт | 2 |
| 401 | 0873303 | Крышка | 3 |
| 402 | 0628913 | Рычаг | 3 |
| 411 | 0697703 | Установочный винт | 6 |
| 445 | 0134439 | Болт с внутренним шестигранником | 6 |
| 452 | 0926102 | Диск | 3 |
| 453 | 0628915 | Вал кулачок | 3 |
| 454 | 0628916 | Установочный винт | 3 |
| 455 | 0628917 | Втулка | 6 |
| 461 | 0628918 | Пробка | 3 |
| 462 | 0628919 | Держатель | 3 |
| 463 | 0103316 | Шарик | 3 |
| 464 | 0628920 | Пружина | 3 |
| 465 | 0628921 | Стопорная гайка | 3 |
| 467 | 0628922 | Гайка регулировочный | 3 |
| 471 | 954495 | Уплотнительное кольцо | 3 |
| 481 | 0103325 | Болт с внутренним шестигранником | 6 |
| 501 | 0628923 | Белловс | 3 |
| 600 | 0741003 | Детент | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
