Башенный гусёк стрелы (нижний) — HITACHI SCX900-2

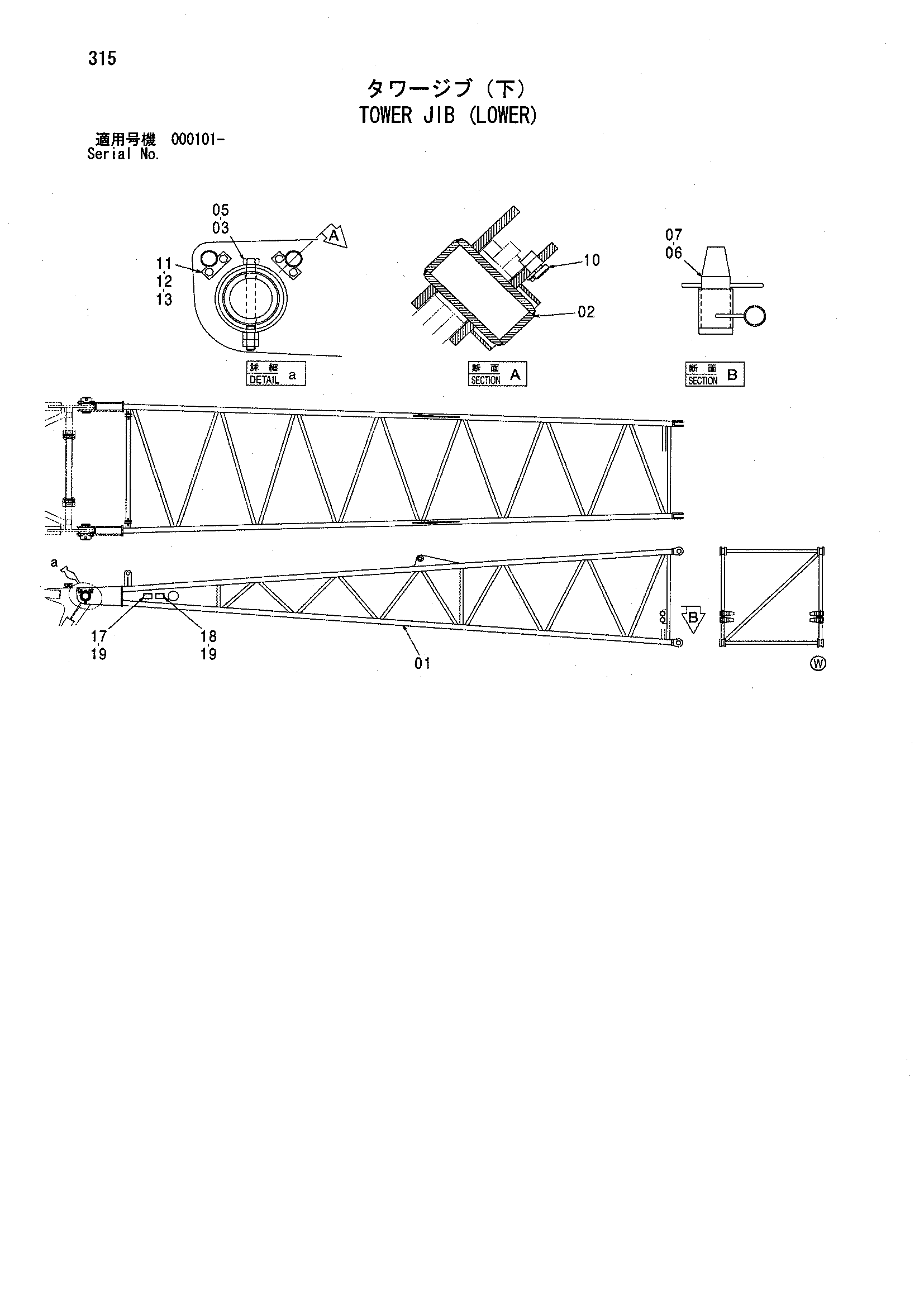

Заводская схема «Башенный гусёк стрелы (нижний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009305 | Гусёк стрелы базовый | 1 |
| 02 | 8095199 | Палец | 2 |
| 03 | J901611 | Болт | 2 |
| 05 | 4623056 | Стопорная гайка | 2 |
| 06 | 4020735 | Палец | 4 |
| 07 | 3002554 | Стопорный палец | 4 |
| 10 | 4616012 | Палец | 4 |
| 11 | X280071 | Стопорная пластина | 4 |
| 12 | J900820 | Болт | 8 |
| 13 | A590908 | Пружинная шайба | 8 |
| 17 | 4607458 | Информационная табличка | 1 |
| 18 | 4607545 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
