Бортовой редуктор — HITACHI SCX900-2

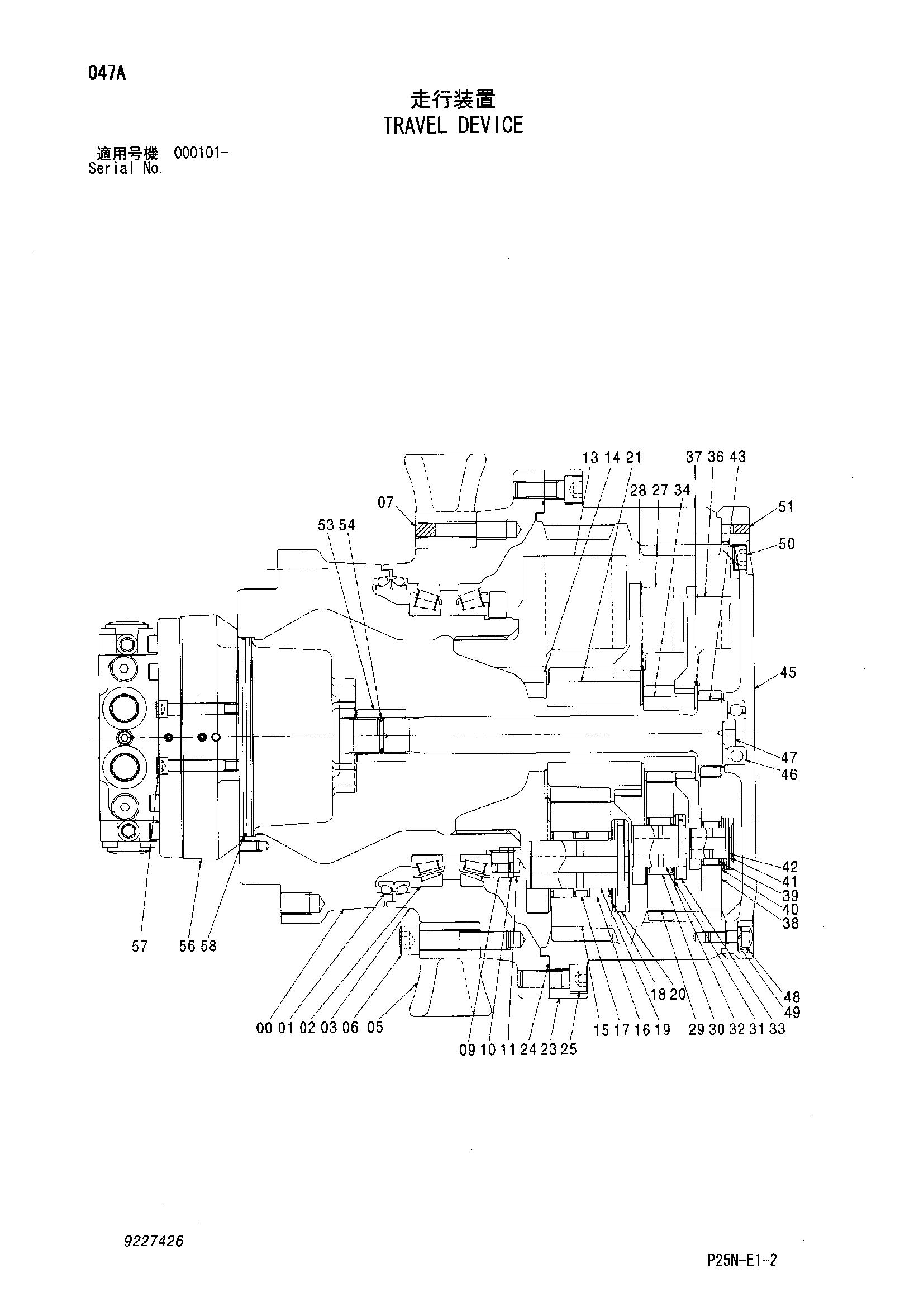

Заводская схема «Бортовой редуктор» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9227426	Устройство ход	1
00	1031351	Корпус	1
01	4245703	Комплект уплотнений	1
02	4200411	Роликовый подшипник	2
03	1031352	Барабан	1
05	1031776	Тумблер дривинг	1
06	J782402	Болт с внутренним шестигранником	34
07	425176	Пробка	2
09	3043140	Гайка	1
10	3043141	Стопорная пластина	1
11	J901225	Болт	2
13	1031355	Водило (3)	1
14	4263905	Проставка	1
15	3098664	Шестерня планетарй (3)	4
16	4452484	Игольчатый подшипник	8
17	4603801	Проставка	4
18	4219595	Упорная пластина	8
19	4199577	Палец	4
20	4222029	Пружинный штифт	4
21	3090710	Шестерня SUN (3)	1
23	1031348	Коронная шестерня	1
24	4223568	Уплотнительное кольцо	1
25	M342260	Болт с внутренним шестигранником	30
27	1031354	Водило (2)	1
28	4201966	Проставка	1
29	3098523	Шестерня планетарй (2)	4
30	4455088	Игольчатый подшипник	4
31	4269470	Упорная пластина	8
32	4447032	Палец	4
33	4203180	Пружинный штифт	4
34	3098521	Шестерня SUN (2)	1
36	1031353	Водило (1)	1
37	4401293	Проставка	1
38	3098522	Шестерня планетарй (1)	3
39	4445529	Игольчатый подшипник	3
40	4210851	Упорная пластина	6
41	4309995	Палец	3
42	4246358	Пружинный штифт	3
43	2049592	Вал проп.	1
45	1028899	Крышка	1
46	4284195	Шариковый подшипник	1
47	4277474	Стопорный палец	1
48	4257967	Болт башмак	18
49	A590914	Пружинная шайба	18
50	4462824	Пробка	3
51	429597	Пробка	2
53	3098665	Муфта	1
54	991718	Стопорное кольцо	1
56	4605132	Гидромотор	1
57	J781402	Болт с внутренним шестигранником	3
58	4606380	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
