Укороченный гусёк стрелы (2 канатный блок детали) — HITACHI SCX900-2

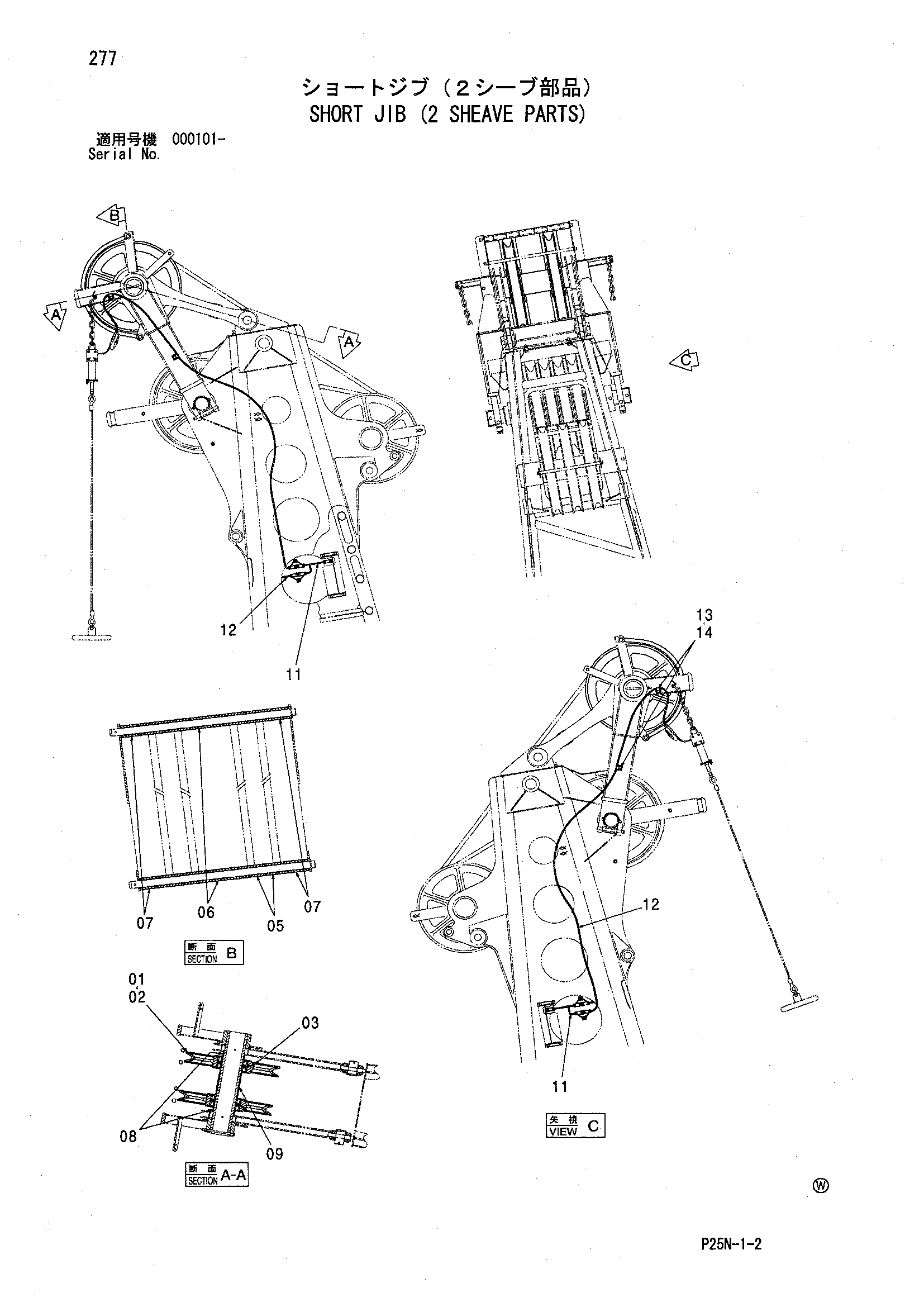

Заводская схема «Укороченный гусёк стрелы (2 канатный блок детали)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2050532 | Канатный блок наконечник | 1 |
| 02 | 3098167 | Подшипник каток | 1 |
| 03 | J75481 | Пресс-маслёнка | 1 |
| 05 | 7045116 | Защитный кожух | 2 |
| 06 | 4605537 | Проставка | 2 |
| 07 | 4600902 | Проставка | 4 |
| 08 | 4611040 | Проставка | 2 |
| 09 | 4611042 | Проставка | 1 |
| 11 | 4628487 | Жгут проводов | 1 |
| 12 | 4611407 | Жгут проводов | 1 |
| 13 | 4190271 | Зажим | 2 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
