Трубопроводы системы смазки (слевинг кольцо) — HITACHI SCX900-2

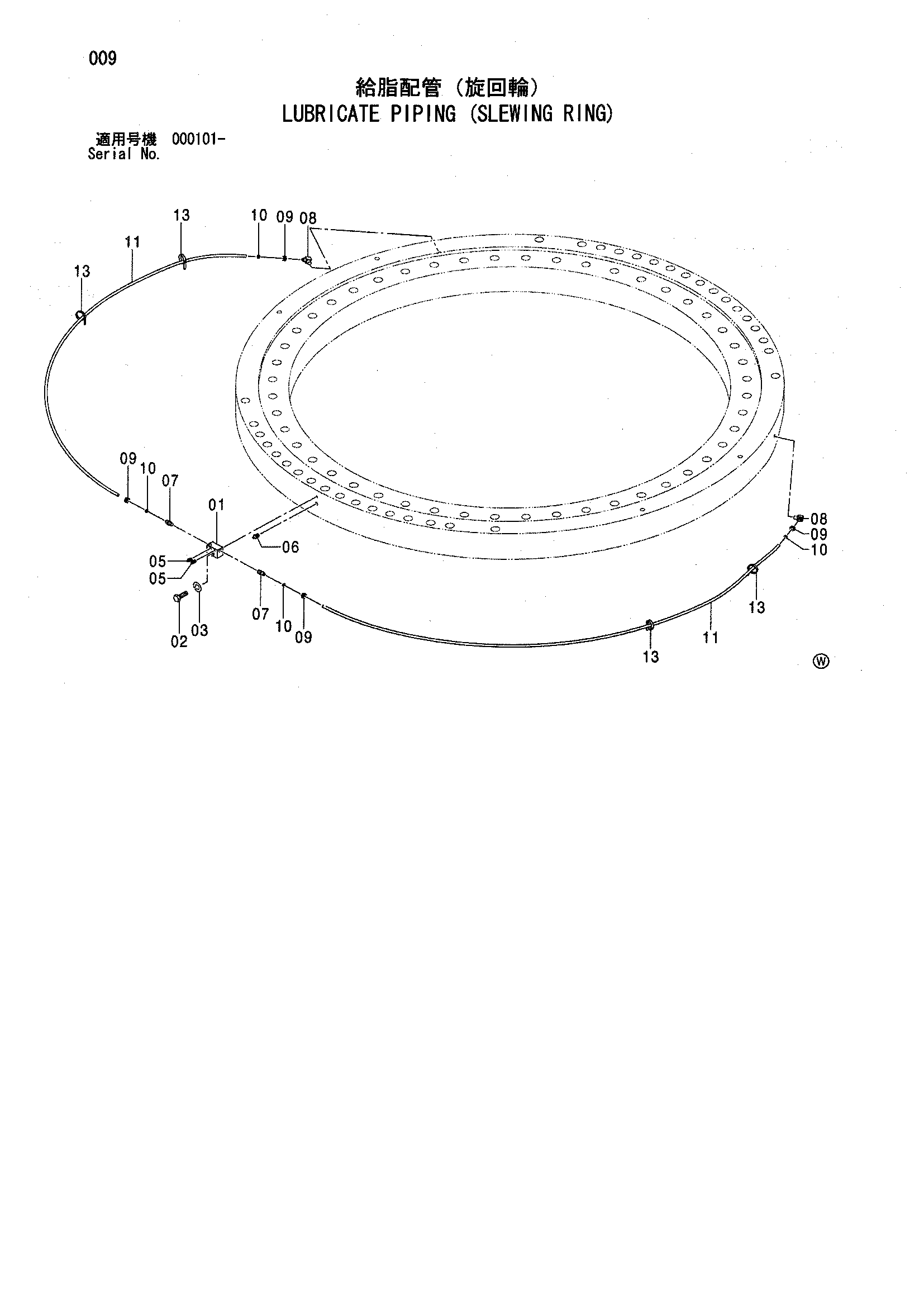

Заводская схема «Трубопроводы системы смазки (слевинг кольцо)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231216 | Трубопроводы системы смазки | 1 | |
| 01 | 4610244 | Блок | 1 |
| 02 | J901040 | Болт | 1 |
| 03 | A590910 | Пружинная шайба | 1 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 06 | J75482 | Пресс-маслёнка | 1 |
| 07 | 4610239 | Штуцер трубка | 2 |
| 08 | 4610238 | Штуцер трубка | 2 |
| 09 | 4610237 | Гайка колпачок | 4 |
| 10 | 4609260 | Втулка | 4 |
| 11 | 4610240 | Трубка нейлоновый | 2 |
| 13 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
