Слевинг трубопроводы — HITACHI SCX900-2

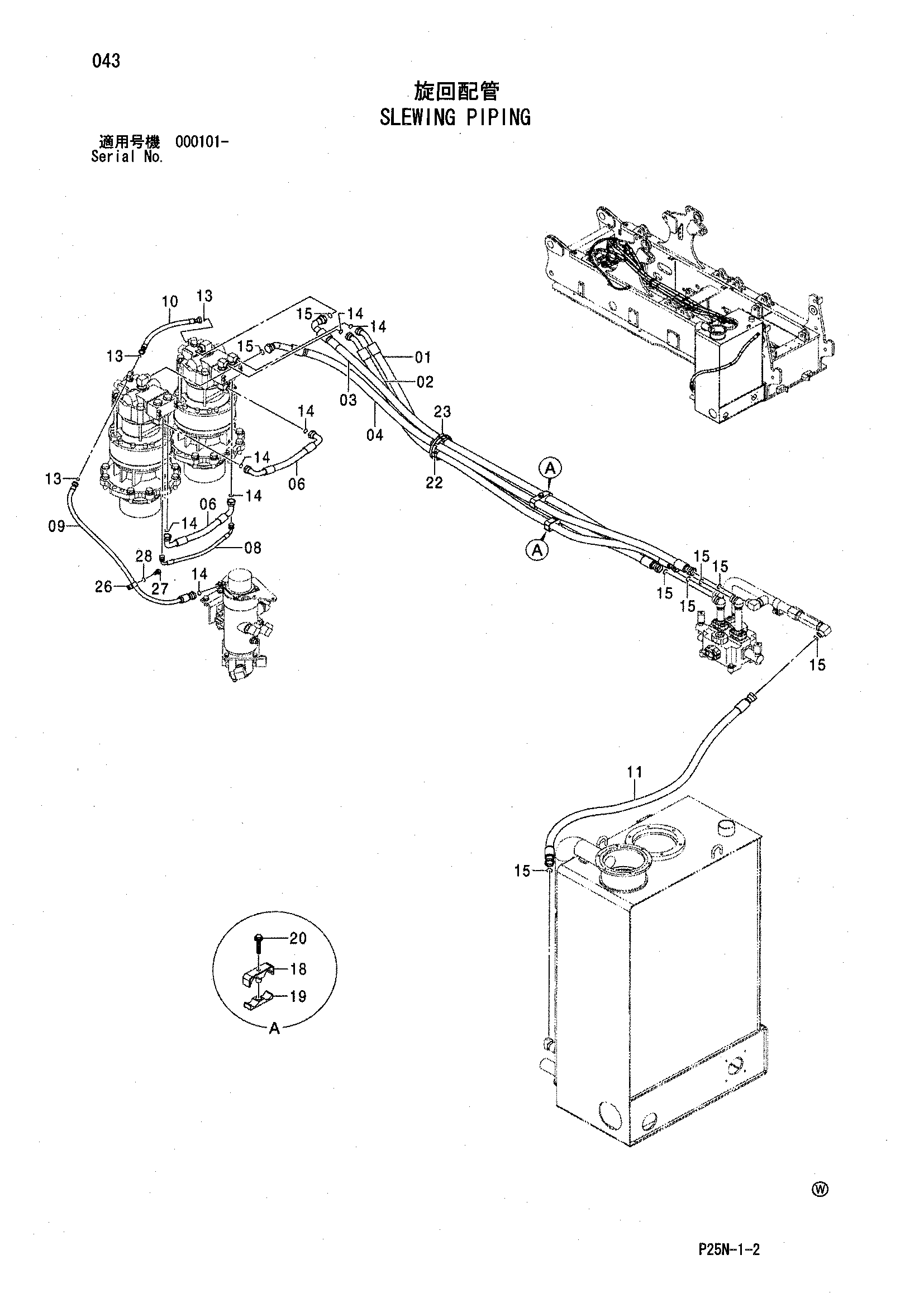

Заводская схема «Слевинг трубопроводы» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4614807 | Шланг | 1 |
| 02 | 4614808 | Шланг | 1 |
| 03 | 4614802 | Шланг | 1 |
| 04 | 4614805 | Шланг | 1 |
| 06 | 4608742 | Шланг | 2 |
| 08 | 4396262 | Шланг | 1 |
| 09 | 4607704 | Шланг | 1 |
| 10 | 4311985 | Шланг | 1 |
| 11 | 4615692 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 3 |
| 14 | 4187308 | Уплотнительное кольцо | 7 |
| 15 | 4187328 | Уплотнительное кольцо | 8 |
| 18 | 8065749 | Хомут | 2 |
| 19 | 3075326 | Резиновая прокладка | 2 |
| 20 | J271265 | Болт с шайбой | 2 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Плоская шайба | 1 |
| 22 | 4615015 | Хомут шланга | 1 |
| 23 | 4512716 | Хомут шланга | 1 |
| 26 | 4190277 | Зажим | 1 |
| 27 | J901016 | Болт | 1 |
| 28 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
