Подъём трубопроводы (передний) — HITACHI SCX900-2

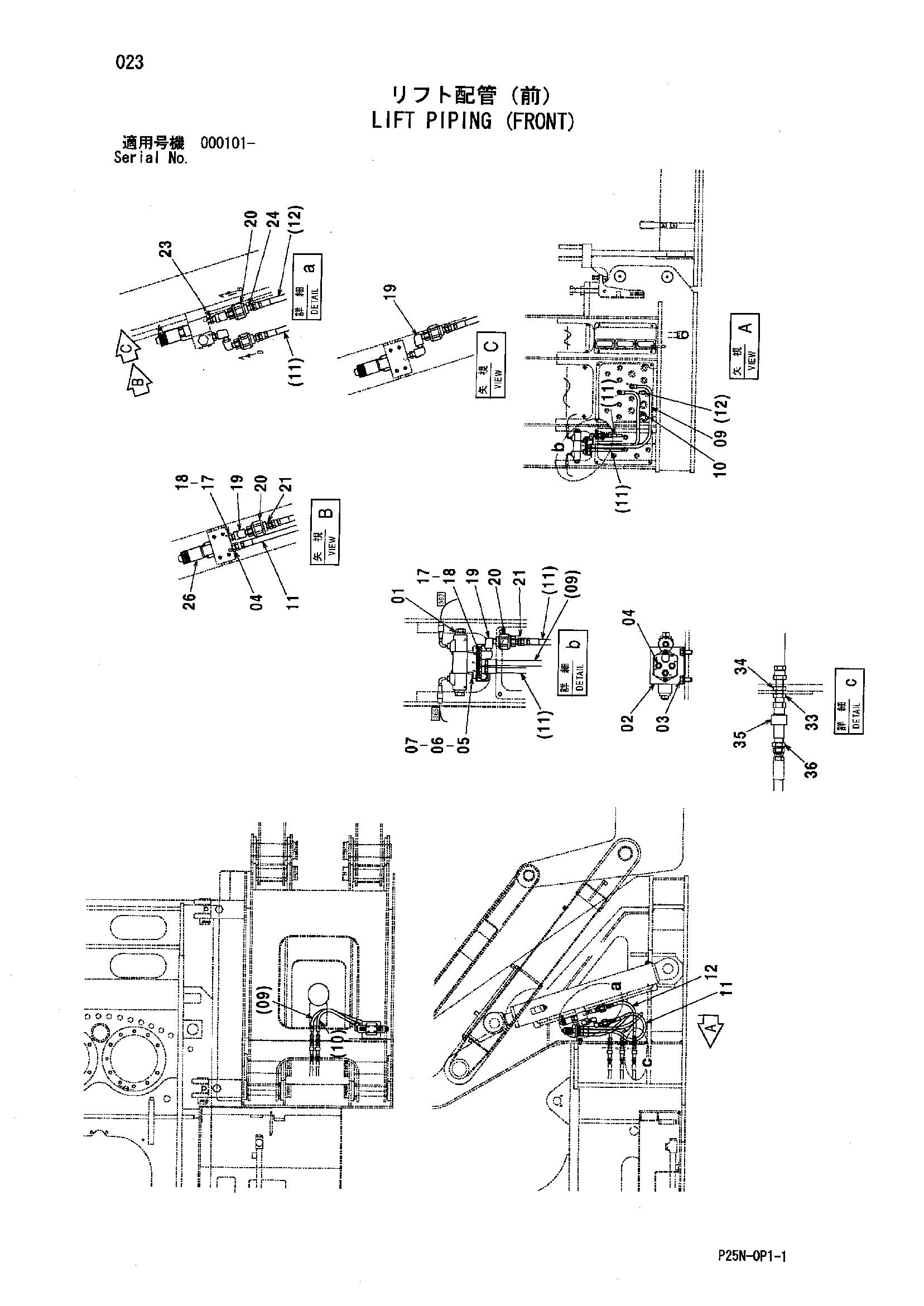

Заводская схема «Подъём трубопроводы (передний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4601744 | Электромагнитный клапан | 1 |
| 02 | 4291461 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4200466 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | J780625 | Болт с внутренним шестигранником | 2 |
| 06 | M500605 | Гайка | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 09 | 4480405 | Шланг | 1 |
| 10 | 4489612 | Шланг | 1 |
| 11 | 4263041 | Шланг | 2 |
| 12 | 4291242 | Шланг | 1 |
| 17 | 4138871 | Адаптер | 2 |
| 18 | 4509180 | Уплотнительное кольцо | 2 |
| 19 | 94-0631 | Угловой штуцер | 6 |
| 20 | 4188602 | Клапан словретерн | 3 |
| 21 | 4154652 | Адаптер | 2 |
| 23 | 94-1901 | Адаптер | 1 |
| 24 | 4215650 | Адаптер | 1 |
| 26 | 4486235 | Клапан | 1 |
| 33 | 4361209 | Адаптер | 3 |
| 34 | 4202531 | Гайка | 3 |
| 35 | 4625522 | Самоуплотняющееся соединение | 3 |
| 36 | 4215650 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
