Пилотные гидролинии (верхний) — HITACHI SCX900-2

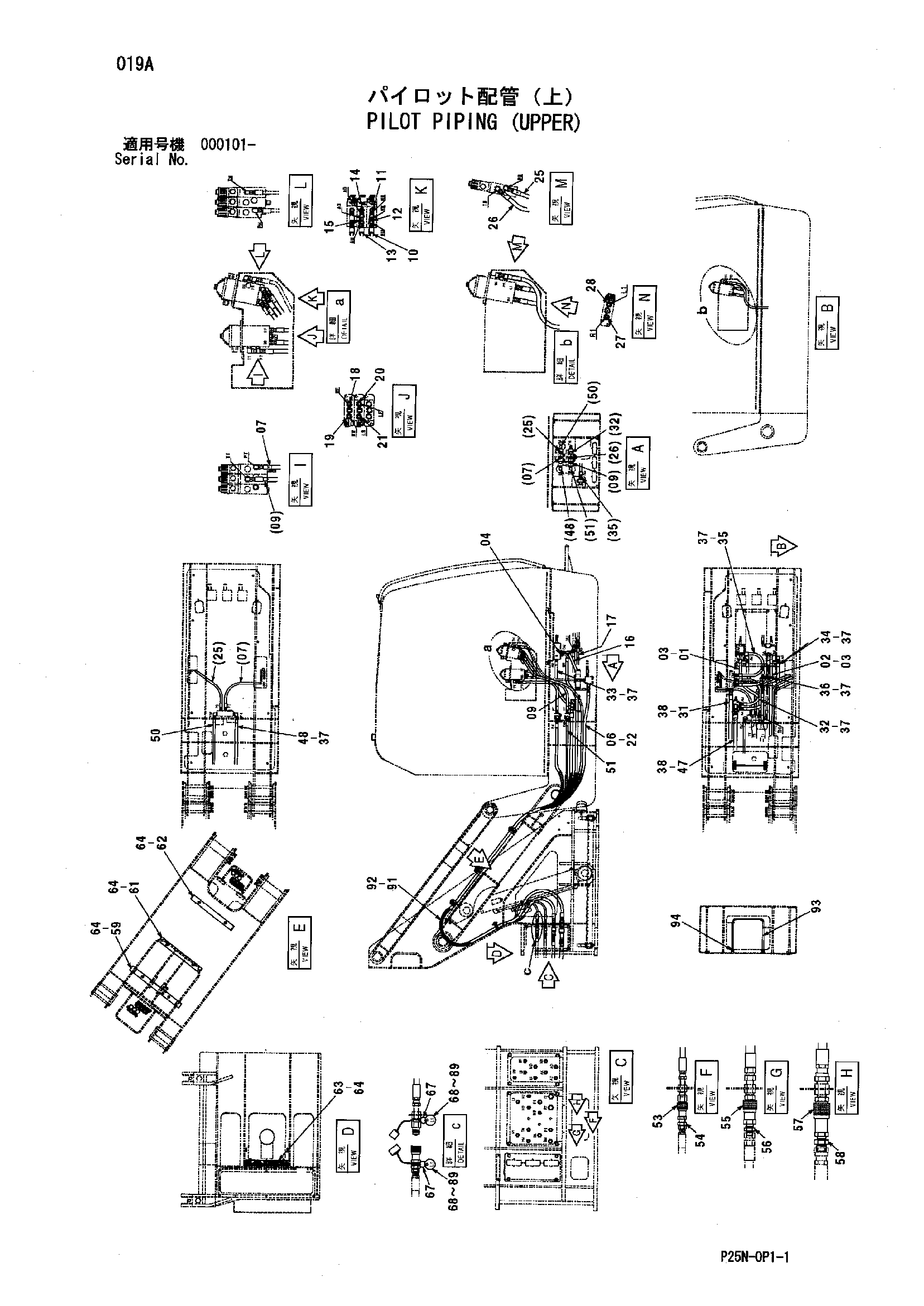

Заводская схема «Пилотные гидролинии (верхний)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4634295 | Шланг | 1 |
| 02 | 4634296 | Шланг | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 4 |
| 04 | A853144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4634297 | Шланг | 1 |
| 07 | 4634298 | Шланг | 1 |
| 09 | 4634300 | Шланг | 1 |
| 10 | 4634301 | Шланг | 1 |
| 11 | 4634302 | Шланг | 1 |
| 17 | 4634308 | Шланг | 1 |
| 18 | 4634309 | Шланг | 1 |
| 19 | 4634310 | Шланг | 1 |
| 20 | 4634311 | Шланг | 1 |
| 21 | 4634312 | Шланг | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 2 |
| 25 | 4634313 | Шланг | 1 |
| 26 | 4634314 | Шланг | 1 |
| 27 | 4634315 | Шланг | 1 |
| 28 | 4634316 | Шланг | 1 |
| 31 | 4634317 | Шланг | 1 |
| 32 | 4634318 | Шланг | 1 |
| 33 | 4626957 | Шланг | 1 |
| 34 | 4634319 | Шланг | 1 |
| 35 | 4634320 | Шланг | 1 |
| 36 | 4634321 | Шланг | 1 |
| 37 | 4138938 | Уплотнительное кольцо | 12 |
| 38 | 4187308 | Уплотнительное кольцо | 4 |
| 47 | 4634322 | Шланг | 1 |
| 48 | 4634323 | Шланг | 1 |
| 50 | 4634325 | Шланг | 1 |
| 51 | 4634324 | Шланг | 1 |
| 53 | 4625522 | Самоуплотняющееся соединение | 16 |
| 54 | 4215650 | Адаптер | 16 |
| 55 | 4625523 | Самоуплотняющееся соединение | 4 |
| 56 | 4210942 | Адаптер | 4 |
| 57 | 4625524 | Самоуплотняющееся соединение | 2 |
| 58 | 4208967 | Адаптер | 2 |
| 59 | 9764727 | Кронштейн | 1 |
| 61 | 8100051 | Хомут | 1 |
| 62 | 8100052 | Хомут | 1 |
| 63 | 8100053 | Хомут | 1 |
| 64 | J271060 | Болт с шайбой | 8 |
| 64A | J901060 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | 4627406 | Кольцо | 44 |
| 68 | 4627548 | Информационная табличка | 2 |
| 69 | 4627549 | Информационная табличка | 2 |
| 70 | 4627550 | Информационная табличка | 2 |
| 71 | 4627551 | Информационная табличка | 2 |
| 72 | 4627552 | Информационная табличка | 2 |
| 73 | 4627553 | Информационная табличка | 2 |
| 74 | 4627554 | Информационная табличка | 2 |
| 75 | 4627555 | Информационная табличка | 2 |
| 76 | 4627556 | Информационная табличка | 2 |
| 77 | 4627557 | Информационная табличка | 2 |
| 78 | 4627558 | Информационная табличка | 2 |
| 79 | 4627559 | Информационная табличка | 2 |
| 80 | 4627560 | Информационная табличка | 2 |
| 81 | 4627561 | Информационная табличка | 2 |
| 82 | 4627562 | Информационная табличка | 2 |
| 83 | 4627563 | Информационная табличка | 2 |
| 84 | 4627564 | Информационная табличка | 2 |
| 85 | 4627565 | Информационная табличка | 2 |
| 86 | 4627566 | Информационная табличка | 2 |
| 87 | 4627567 | Информационная табличка | 2 |
| 88 | 4627569 | Информационная табличка | 2 |
| 89 | 4627570 | Информационная табличка | 2 |
| 91 | 4327294 | Защитный кожух | 32 |
| 92 | 4446406 | Защитный кожух | 12 |
| 93 | 8099989 | Направляющая шланг | 1 |
| 94 | J271025 | Болт с шайбой | 4 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
