Платформа (правый центральный) — HITACHI SCX900-2

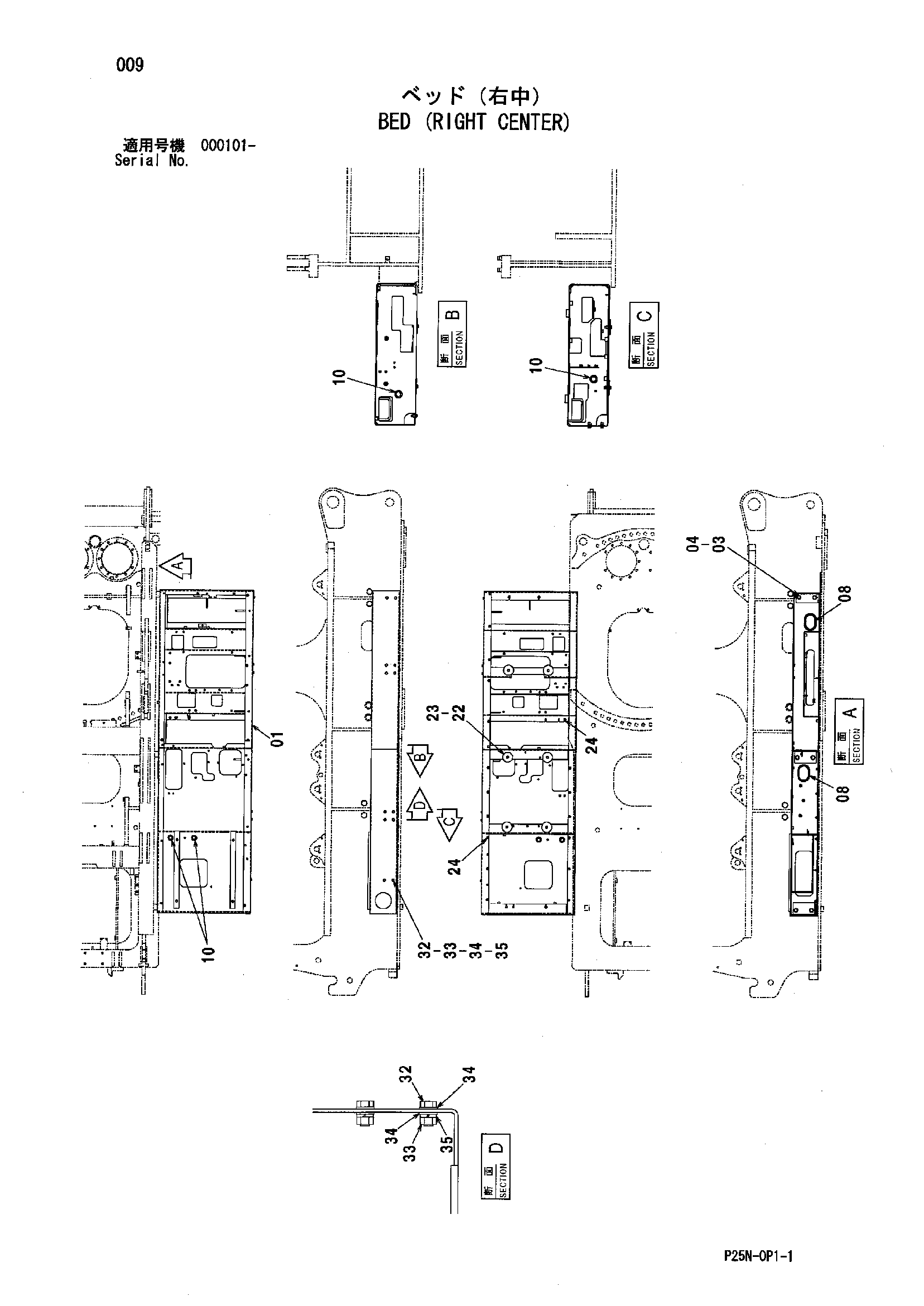

Заводская схема «Платформа (правый центральный)» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009688 | Платформа кабина | 1 |
| 03 | J922050 | Болт | 6 |
| 04 | J222020 | Шайба | 6 |
| 08 | 4201751 | Резиновая втулка | 2 |
| 10 | 4279257 | Резиновая втулка | 4 |
| 22 | 4319802 | Пластина | 6 |
| 23 | J271040 | Болт с шайбой | 6 |
| 23A | J901040 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 23 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 32 | J901225 | Болт | 12 |
| 33 | J950012 | Гайка | 12 |
| 34 | A590112 | Плоская шайба | 24 |
| 35 | A590912 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
