90T крюк — HITACHI SCX900-2

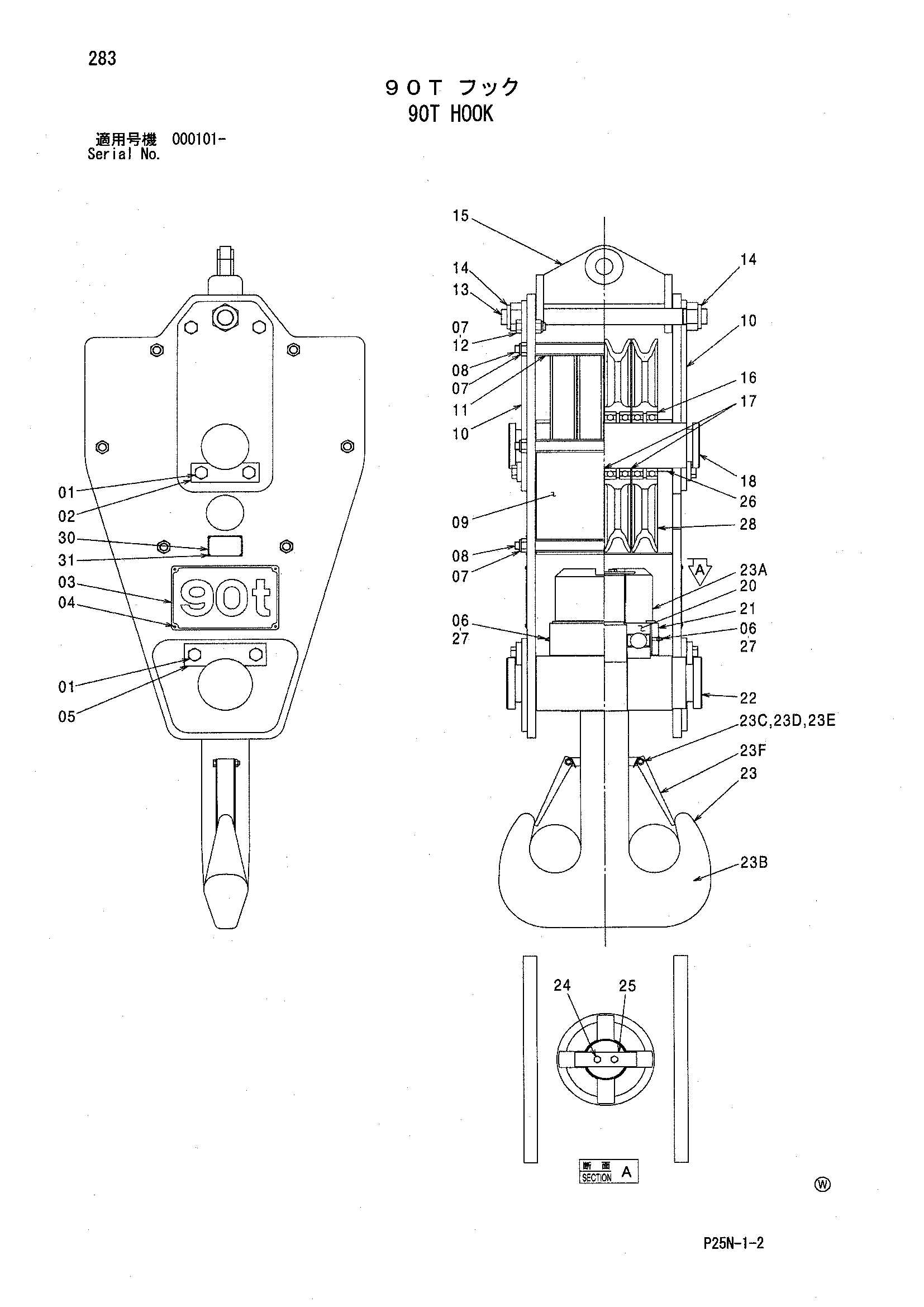

Заводская схема «90T крюк» для HITACHI SCX900-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922440 | Болт | 8 |
| 02 | 4607508 | Стопорная пластина | 2 |
| 03 | 4614564 | Информационная табличка | 2 |
| 04 | M493580 | Приводной винт | 8 |
| 05 | 4607509 | Стопорная пластина | 2 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 07 | M660024 | U-образная гайка | 14 |
| 08 | 4614915 | Шток винт | 6 |
| 09 | 9761900 | Направляющая каната | 1 |
| 10 | 8094803 | Пластина подвес | 2 |
| 11 | 4614904 | Проставка | 2 |
| 12 | J922470 | Болт | 2 |
| 13 | 4614908 | Шток винт | 1 |
| 14 | 4614878 | U-образная гайка | 2 |
| 15 | 9761901 | Пластина подвес | 1 |
| 16 | 4163041 | Шариковый подшипник | 8 |
| 17 | 4614877 | Проставка | 3 |
| 18 | 4614906 | Палец | 1 |
| 20 | 4614872 | Шариковый подшипник | 1 |
| 21 | 9761875 | Фиксатор | 1 |
| 22 | 4614907 | Труннион | 1 |
| 23 | 9235532 | Крюк | 1 |
| 23A | 4614919 | Гайка | 1 |
| 23B | 3101191 | Крюк | 1 |
| 23C | J921270 | Болт | 2 |
| 23D | M660012 | U-образная гайка | 2 |
| 23E | 4614918 | Пружина | 2 |
| 23F | 4614910 | Ограничитель | 2 |
| 24 | J921220 | Болт | 2 |
| 25 | 4614875 | Штанга | 1 |
| 26 | 4614876 | Проставка | 2 |
| 27 | 4614920 | Колпачок | 2 |
| 28 | 2050530 | Канатный блок направляющая | 4 |
| 30 | 4607540 | Информационная табличка | 1 |
| 31 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
